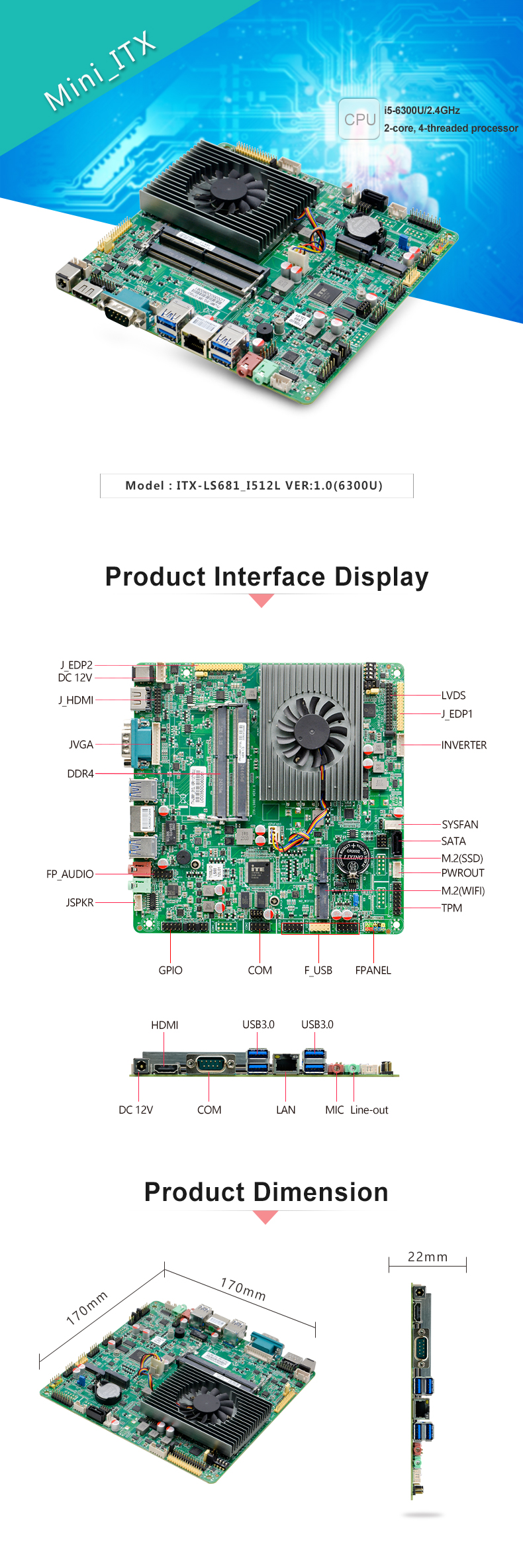

ITX-LS681_I312L

Processore

Processore Intel® I3-7100U 2.4GHz Dual-Core Quad-Thread integrato, TDP 15W

Compatibile con i processori Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7 a basso consumo energetico

Chipset

SOC

Memoria

2*Slot di memoria DDR4 SODIMM, supporta memoria a 2133 MHz fino a 32 GB

Display

Scheda grafica Intel® HD 620 integrata, supporto DirectX 12, OpenGL 4.5, supporto 4K

1*interfaccia VGA, supporto per la massima risoluzione: 1920X1200@60Hz

1*interfaccia HDMI1.4, supporto per la massima risoluzione: 4096X2304@24Hz

1*Supporta l'interfaccia LVDS a doppio canale a 24 bit

Interfaccia 2*EDP, l'interfaccia EDP1 e LVDS è tramite il salto per sceglierne una, VGA e EDP2 sono tramite il salto per sceglierne una

Può supportare due display EDP o display LVDS + EDP

Rete

1* scheda LAN Gigabit RTL8111H, supporta la funzione Wake-on-LAN e PXE.

Magazzinaggio

1* Interfaccia disco rigido SATA3.0, velocità di trasferimento fino a 6 Gbps

1* slot M.2, supporto per le specifiche SSD M.22280 NVMEPCIE X4/SATA

Audio

Controller audio hi-fi ALC897 7.1 + 2 canali integrato, supporto per MIC, Line_out, amplificatore

Supporta amplificatore 2Ω5W altoparlanti

Slot di espansione

1* slot M.2, supporta il modulo WIFI/Bluetooth M.2 2230

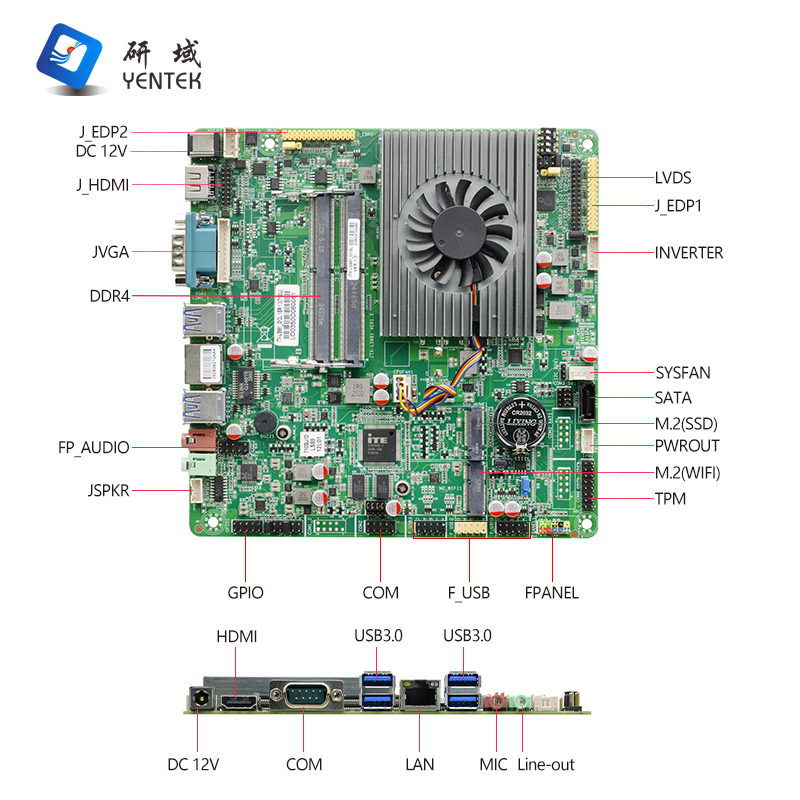

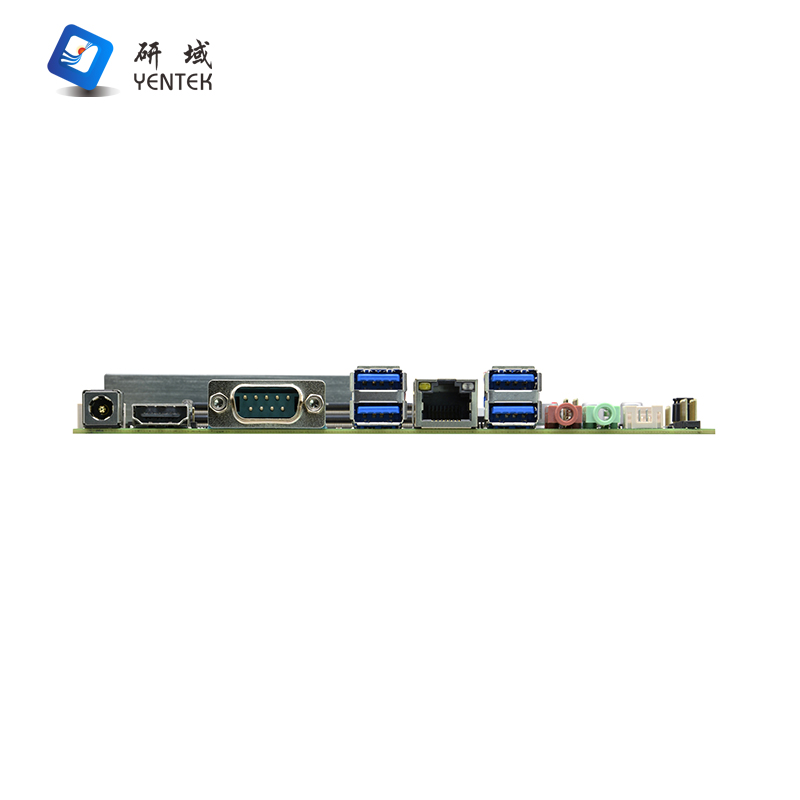

Porte I/O del backplane

4* Interfaccia USB3.0

1* interfaccia HDMI

1* porta seriale DB9 RS232 e interfaccia DB15 VGA per due, scegline una

1* Interfaccia di rete RJ45 Gigabit

1*uscita di linea (verde), 1*MIC (rosso)

1*alimentatore DC12V Supporta ingresso e uscita di alimentazione a 12 V

Porte I/O integrate

1* interfaccia JVGA1 1*12 pin (con DB15 stesso segnale)

1* Connettore JHDMI 2*8 pin (stesso segnale del connettore HDMI)

1* Interfaccia LVDS 2*15 pin, supporta doppio canale 24 bit

2* Connettore EDP (giallo) 2*15 pin, interfaccia EDP1 e LVDS per i due tramite il salto per sceglierne uno, VGA e EDP2 per i due tramite il salto per sceglierne uno

1* Interfaccia di alimentazione della retroilluminazione LVDS 1*6 pin

1* interfaccia seriale RS232, 2* 5 pin che COM1/2 supportano la carica a 9 pin, COM2 supporta la funzione RS485

6* Interfaccia USB2.0 2*5 pin

1* Interfaccia audio frontale 2*5 pin

1* Pulsante interruttore pannello frontale e interfaccia indicatore 2*5Pin

1* Interfaccia di alimentazione HDD 1*4 pin

1* Connettore amplificatore 1*4 pin

1* connettore di alimentazione CC a 4 pin (può essere utilizzato come connettore di alimentazione in ingresso/uscita a 12 V)

1* slot per scheda SIM

1* Interfaccia TPM2.0 2*8 pin

Interfaccia ventola

Interfaccia ventola intelligente CPU 1*4 pin, interfaccia ventola di sistema 1*4 pin

GPIO

Supporta 4 GPIO di input/output

BIOS

ROM flash da 64 MB

Cane da guardia

Supporta la funzione di reset hardware (256 livelli, 0~255 secondi)

Tipo di alimentazione

Alimentatore CC 12V

Sistema operativo

 Windows 7/10/11, Linux

Temperatura di esercizio

-10℃～60℃

Temperatura di conservazione

-20℃～70

Umidità di lavoro

Umidità relativa 5%-95%, senza condensa

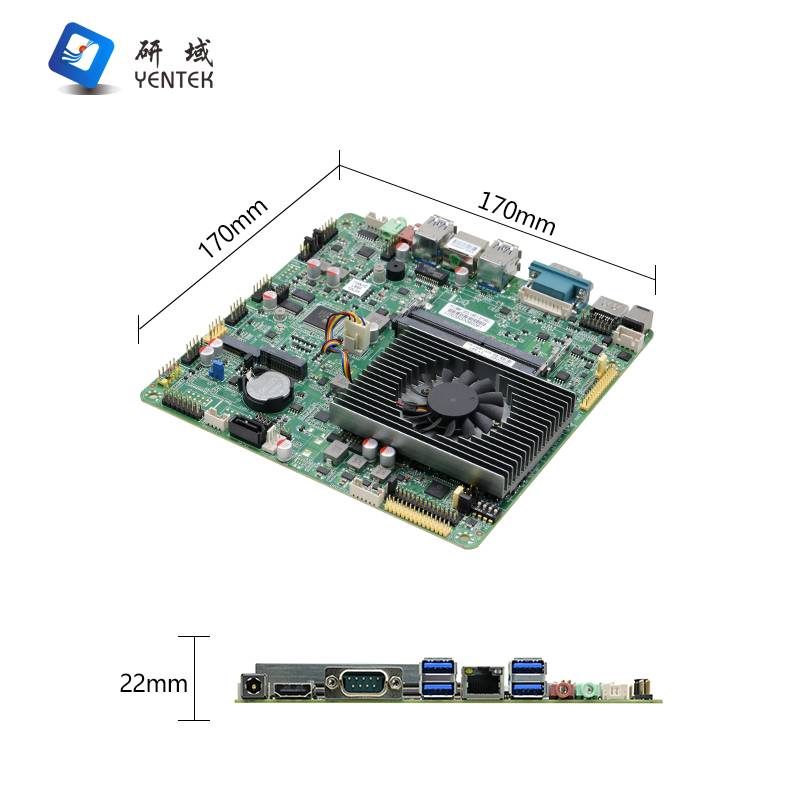

Dimensione

170 mm x 170 mm
