ITX-VL730

Processore

Processore Intel@Kabylake-H I7-6920HQ quad-core a 8 thread da 2,9 GHz integrato con TDP da 45 W

Compatibile con i processori Intel@Skylake-H/Kabylake-H core/I3/I5/I7

Chipset

Adotta il chipset ad alta velocità Intel® H270

Memoria

2*Slot di memoria SODIMM, supportano memoria DDR4 2133 MHz a doppio canale, supporto massimo 64 GB

Display

Scheda grafica Intel® HD Graphics 530 integrata, supporto per DirectX12, OpenGL4.5, supporto per display 4K

1*interfaccia HDMI1.4, supporto per la massima risoluzione: 4096X2304@24Hz

1*supporta l'interfaccia LVDS a doppio canale a 24 bit

1*interfaccia EDP e interfaccia LVDS per il pin comune (tramite l'interruttore del resistore)

Rete

Scheda di rete Gigabit Intel WGI210AT 4*, supporto per Wake-on-LAN, funzione PXE, può supportare POE

Nota: per supportare la funzione POE, è necessario utilizzare la piccola scheda VL68-POE

Magazzinaggio

1* Interfaccia per disco rigido SATA3.0, velocità di trasferimento fino a 6 Gbps

1* slot M.2, supporta SSD con specifiche adattive M.2280 NVME PCIE X4/SATA

Audio

Controller audio hi-fi ALC897 7.1 + 2 canali integrato, supporto per MIC, Line_out, amplificatore

Supporta amplificatore per altoparlanti da 4Ω 3W

Slot di espansione

1* slot M.2, supporta il modulo WIFI/BT M.2 2230

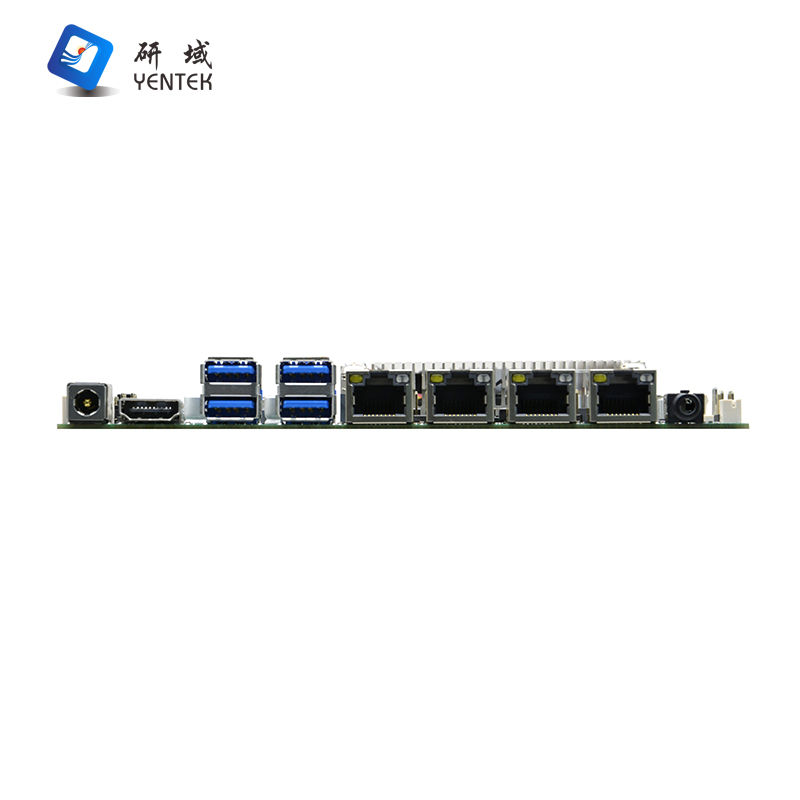

Porte I/O del backplane

1* Interfaccia di alimentazione CC (12V-19V)

1* interfaccia HDMI1.4

4* Interfaccia USB3.0

Interfaccia di rete Gigabit RJ45 4*

1* Due e una interfaccia audio

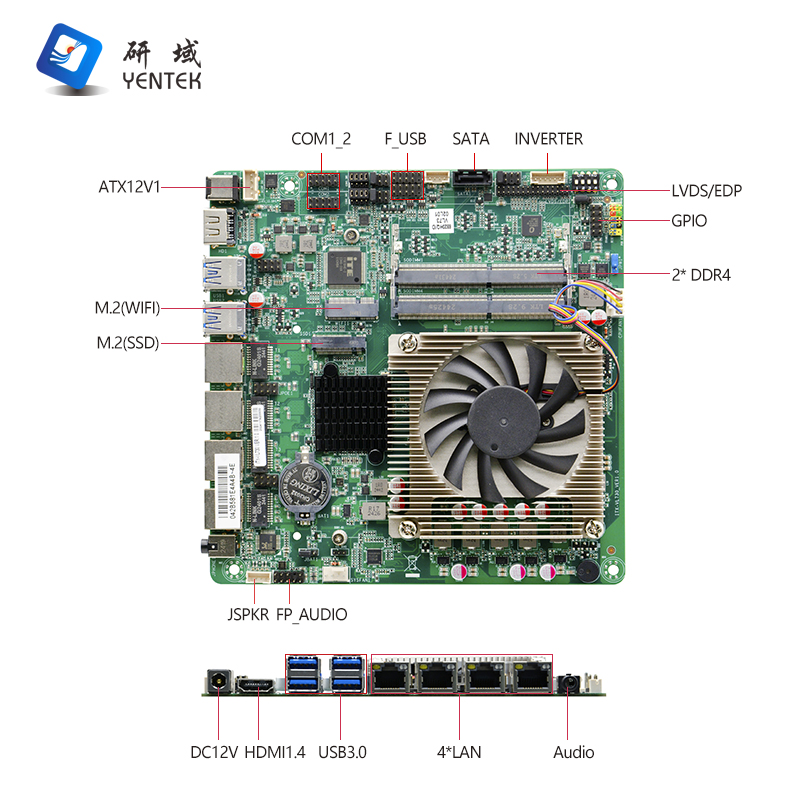

Porte I/O integrate

1* connettore di alimentazione CC a 4 pin, supporta alimentazione CC 12~19V

3* 2*4 pin PH=pin da 2,54 mm, da collegare alla piccola scheda V68-PW

1* Interfaccia LVDS 2*15 pin, supporta doppio canale 24 bit ed EDP per il pin comune, tramite la commutazione del resistore

1* Interfaccia di alimentazione della retroilluminazione LVDS 1*6 pin

2* Interfaccia seriale RS232, COM1/2 supporta la funzione RS485/422

4* Interfaccia USB2.0 2*5 pin

1* Pulsante interruttore pannello frontale e interfaccia indicatore 2*5Pin

1* Interfaccia di alimentazione HDD 1*4 pin

1* Interfaccia audio frontale 2*5 pin

1* Connettore amplificatore 1*4 pin

Interfaccia ventola

Interfaccia ventola intelligente CPU 1*4 pin, interfaccia ventola di sistema 1*4 pin

GPIO

Supporta 4 GPIO di ingresso/uscita

BIOS

ROM flash da 64 MB

Cane da guardia

Supporta la funzione di reset hardware (256 livelli, 0~255 secondi)

Tipo di alimentazione

Alimentatore CC 12V-19V

Sistema operativo

 Windows 7 / Windows 10 / Linux

Temperatura di esercizio

-10℃～60℃

Temperatura di conservazione

-20℃～70℃

Umidità di lavoro

Umidità relativa 5%-95%, senza condensa

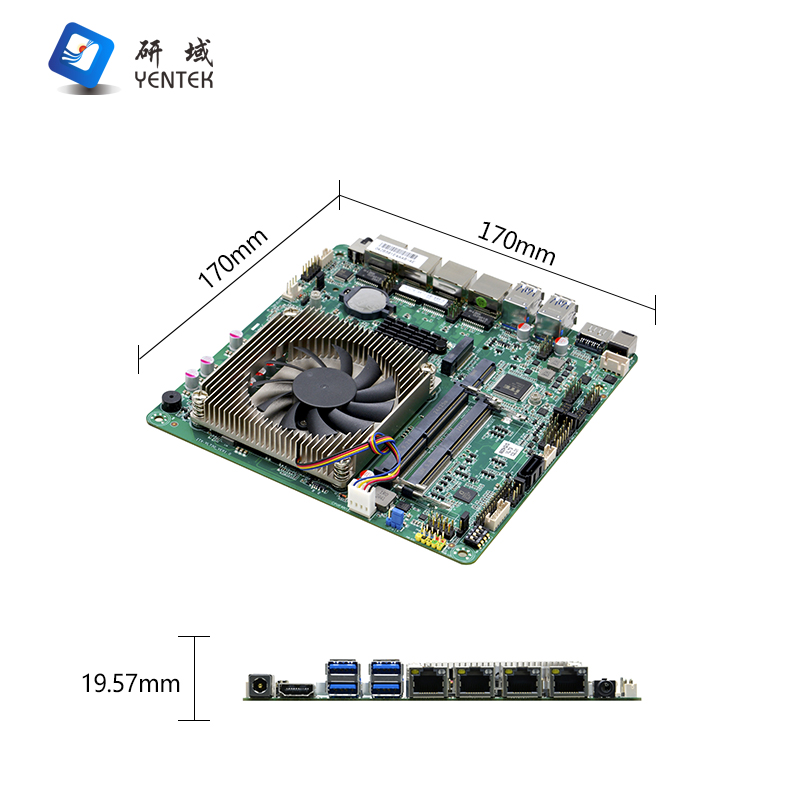

Dimensione

170 mm x 170 mm
