ITX-B673_I512L
Processore Intel® l5-6200U dual-core quad-thread da 2,3 GHz, TDP 15 W
+852 9458 7694
Descrizione del prodotto
| Modello del prodotto | ITX-B683_I522L VERSIONE:1.0（6300U） |

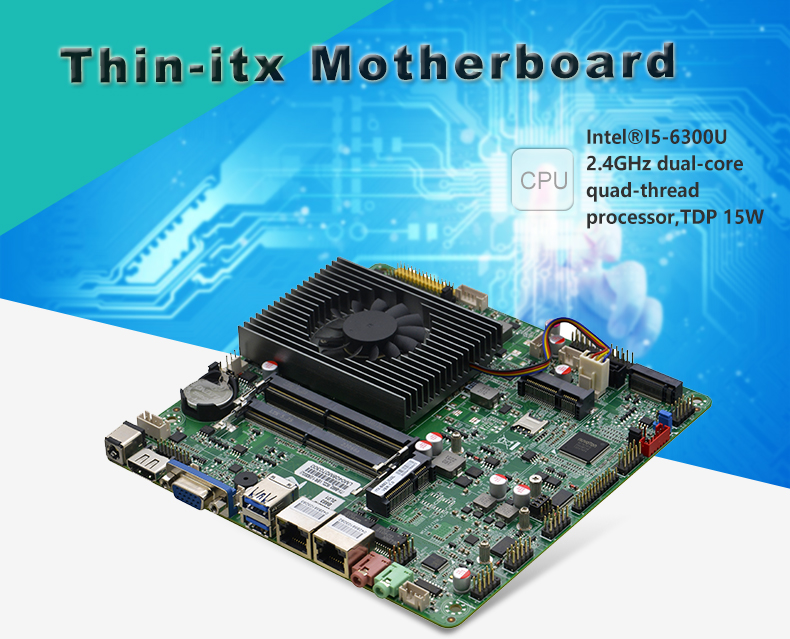

| Processore | Processore quad-core dual-core Intel® I5-6300U da 2,4 GHz integrato, TDP 15 W |
| Compatibile con processori a basso consumo Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7 | |
| Chipset | SOC |
| Memoria interna | 2 * slot DDR4 SODIMM, che supportano memoria da 2133 MHZ e un massimo di 32 GB di memoria |
| Display | Grafica Intel®HD integrata S520, supporta DirectX 12, OpenGL 4.5, supporta 4K |
| La risoluzione massima supportata dalla porta 1 x VGA è 1920X1200 a 60 Hz | |
| 1*porta HD OUTPUT1.4, la risoluzione più alta supportata è 4096X2304 a 24Hz | |
1* Supporta l'interfaccia LVDS a 24 bit a doppio canale | |
| 1*Interfaccia EDP e interfaccia LVDS per scegliere una delle due tramite il salto | |
| Rete | 2 * Adattatore di rete Gigabit Intel WGI210AT, che supporta le funzioni PXE e riattivazione della rete |
| Depositare | 1 * Interfaccia disco rigido SATA3.0, velocità di trasmissione fino a 6 Gbps |
| 1 * slot MSATA, supporto SSD protocollo Intel, velocità di trasmissione fino a 6 Gbps | |
| 1* slot M.2, che supporta M.22280 NVMEPCIE X4 o SSD SATA | |
Nota: MSATA e TPM-4COM sono opzionali. Quattro porte seriali possono essere estese da TPM-4COM. La porta predefinita è MSATA | |
| Frequenza del tono | Controller audio ad alta fedeltà integrato ALC888S a 7.1+2 canali, supporto MIC, Line_out, amplificatore di potenza |
| Supporta amplificatore di potenza altoparlante 2Ω5W | |
| Espansione | 1 * slot Mini-PCIE, supporta il modulo WIFI/4G |

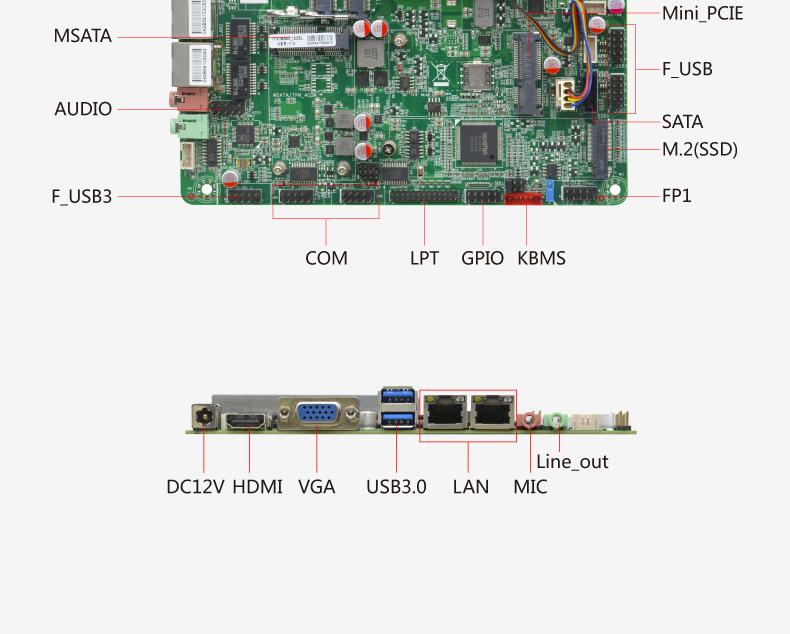

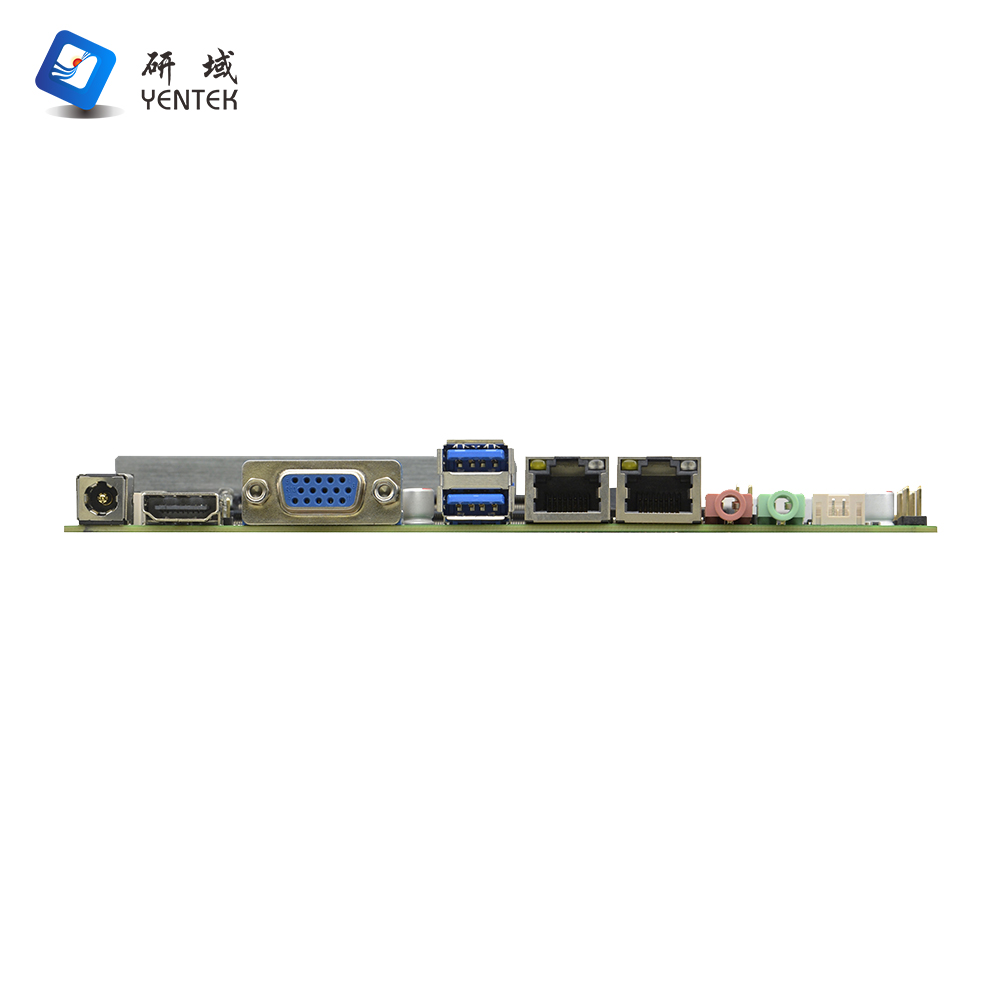

| Interfaccia I/O del backplane | 2 porte USB 3.0 |
| 1 * porta di USCITA HD | |
| 1 porta VGA DB15 | |
| 2 * Interfaccia di rete Gigabit RJ45 | |
| 1*Line-out (verde), 1*MIC (rosso） | |
| 1 * Alimentatore DC12V, supporta ingresso/uscita alimentazione 12V | |

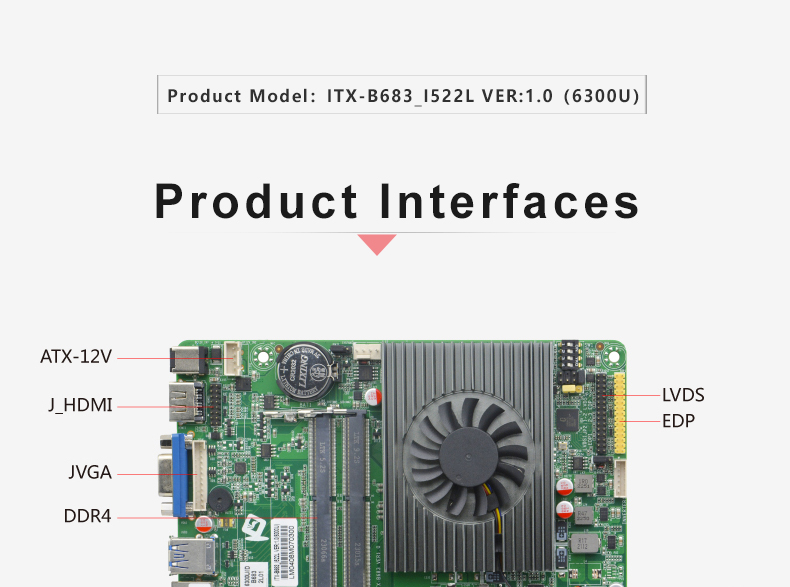

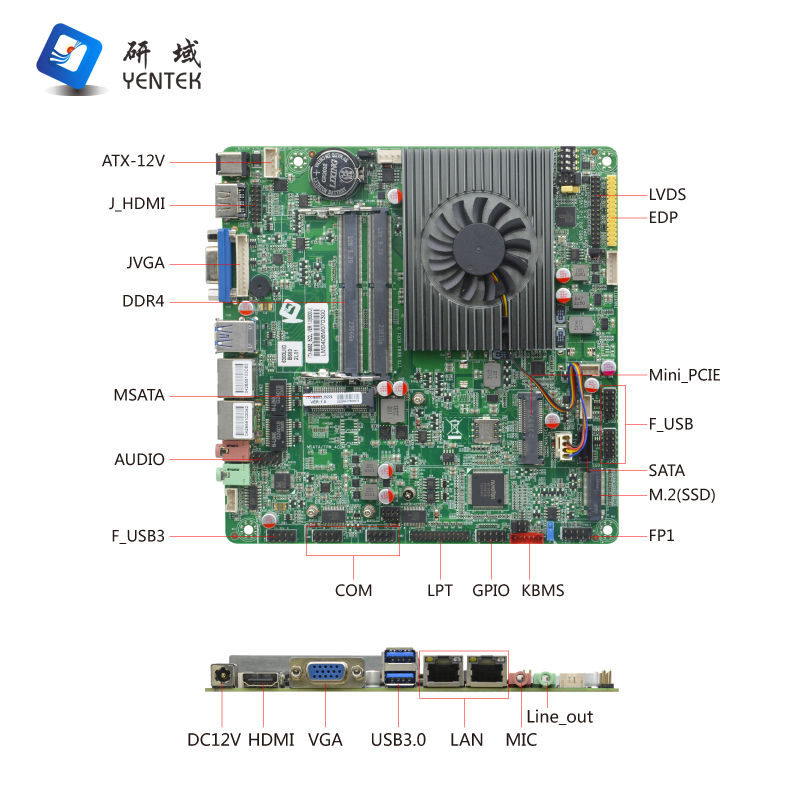

| Interfaccia I/O integrata | 1* porta JVGA1, 1*12 pin (stesso segnale della porta DB15) |
| 1* porta JHDMI, 2*8 pin (stesso segnale di HDMI) | |
| 1 * interfaccia LVDS 2 * 15 pin, supporta doppio canale a 24 bit | |
| 1* interfaccia EDP (gialla) 2*15 pin, con LVDS per uno dei due tramite salto | |
1 * Interfaccia di alimentazione retroilluminazione LVDS 1 * 6 pin | |
| 2 * Interfaccia seriale RS232, dove COM1 supporta 9 pin live, COM2 supporta la funzione RS485/422 | |
6 * Interfaccia USB 2.0 2 * 5 pin | |
| 1 * interfaccia audio anteriore 2 * 5 pin | |
| 1 * Pulsante interruttore sul pannello frontale e porta indicatore 2 * 5 pin | |
| 1 * porta di alimentazione del disco rigido 1 * 4 pin | |
| 1 * interfaccia amplificatore di potenza 1 * 4 pin | |
| 1 * interfaccia di stampa LPT 2 * 13 pin | |
| 1 interfaccia per tastiera e mouse PS/2 | |
| 1 * interfaccia di alimentazione CC a 4 pin (interfaccia di alimentazione di ingresso/uscita 12 V) | |
| 1 * slot per scheda SIM | |
| Interfaccia della ventola | Connettore ventola intelligente CPU 1 * 4 pin, connettore ventola di sistema 1 * 4 pin |
| GPIO | Supporta quattro GPIO di ingresso/uscita |
| BIOS | ROM flash da 64 Mb |
| Cane da guardia | Supporta la funzione di ripristino hardware (livello 256, 0~255 secondi) |
| Sistema operativo | Windows 7, Windows 10, Linux |
| Tipo di alimentazione | Adottare l'alimentatore CC 12V |
| Temperatura operativa | Da -10 ℃ a 60 ℃ |
| Temperatura di conservazione | Da -20 ℃ a 70 ℃ |
| Umidità di lavoro | 5%-95% di umidità relativa, senza condensa |

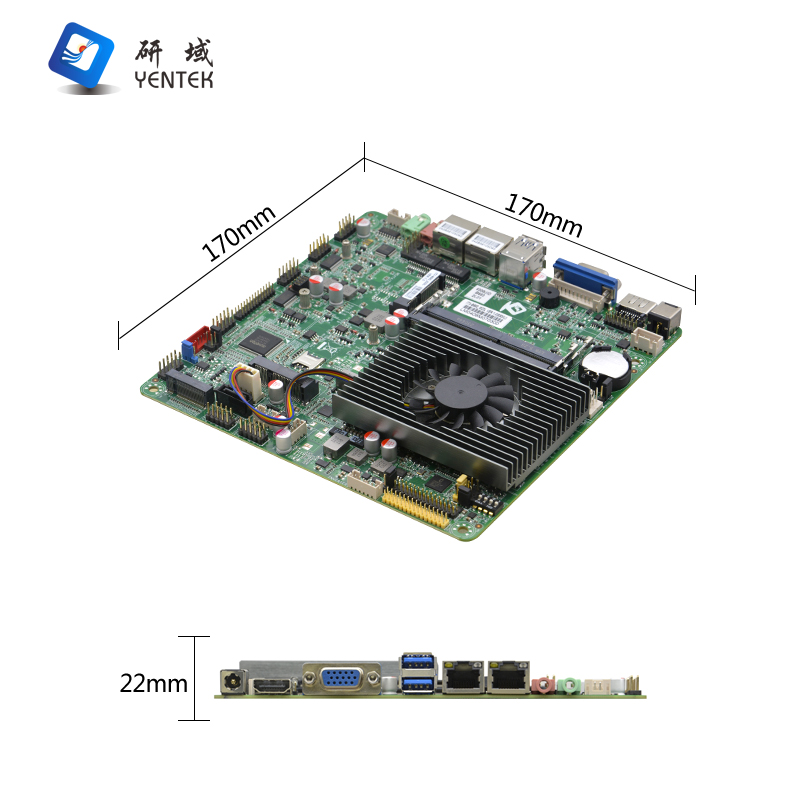

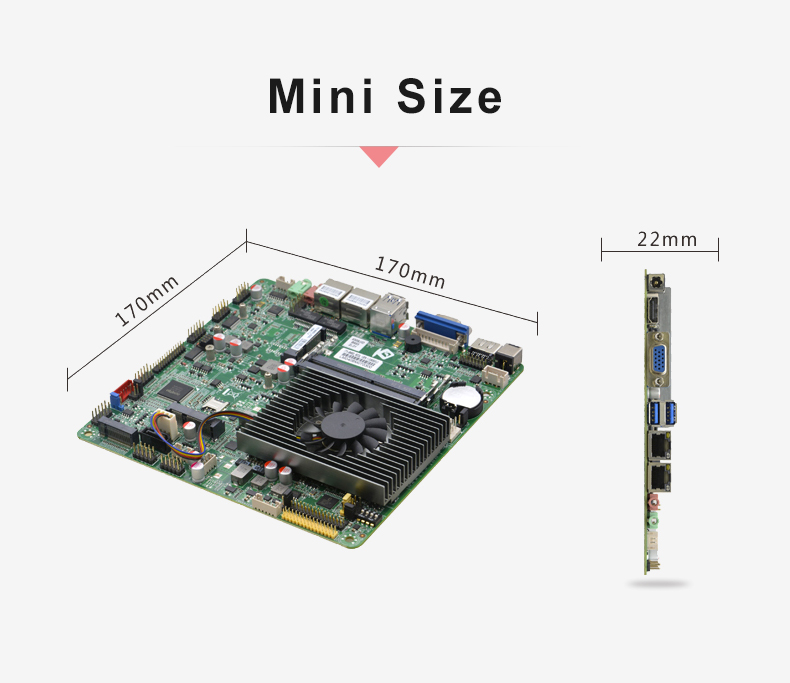

| Dimensione | 170 mm x 170 mm |
Informazioni sull'ordine
| NO. | Modello | Processore | Frequenza | Memoria | VGA | HDMI | LVDS | EDP | LAN | USB | COM | RS485/422 | Energia |
| 1 | ITX-B683_I522L VERSIONE:1.0(6300U) | I5-6300U | 2.4G | 2*SODDR4 | 1 | 1 | 2 canali/24 bit | / | 2*210AT | 8 | 2 | COM2 | DV12V |
