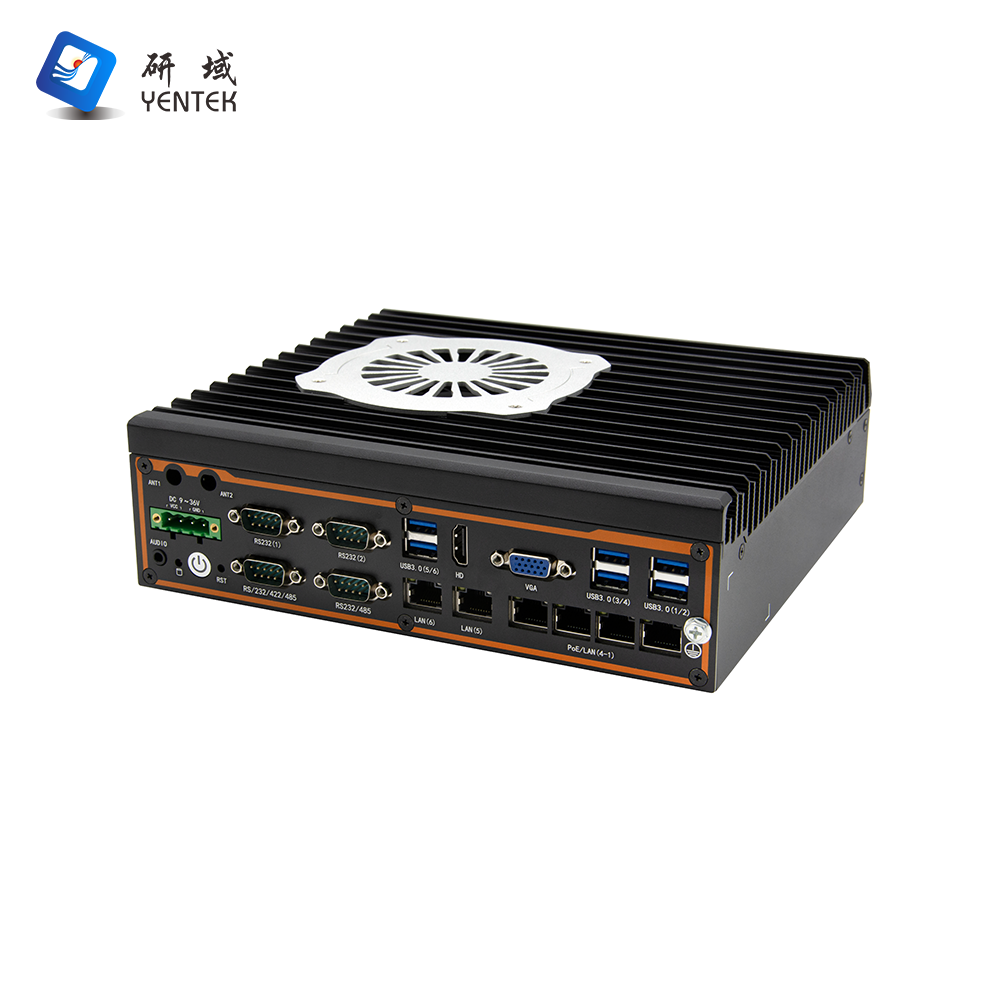

G3280F-C6E2

Telaio

Materiale/struttura

Lega di alluminio + materiale in lamiera + raffreddamento tramite ventola

Colore

Nero+Argento

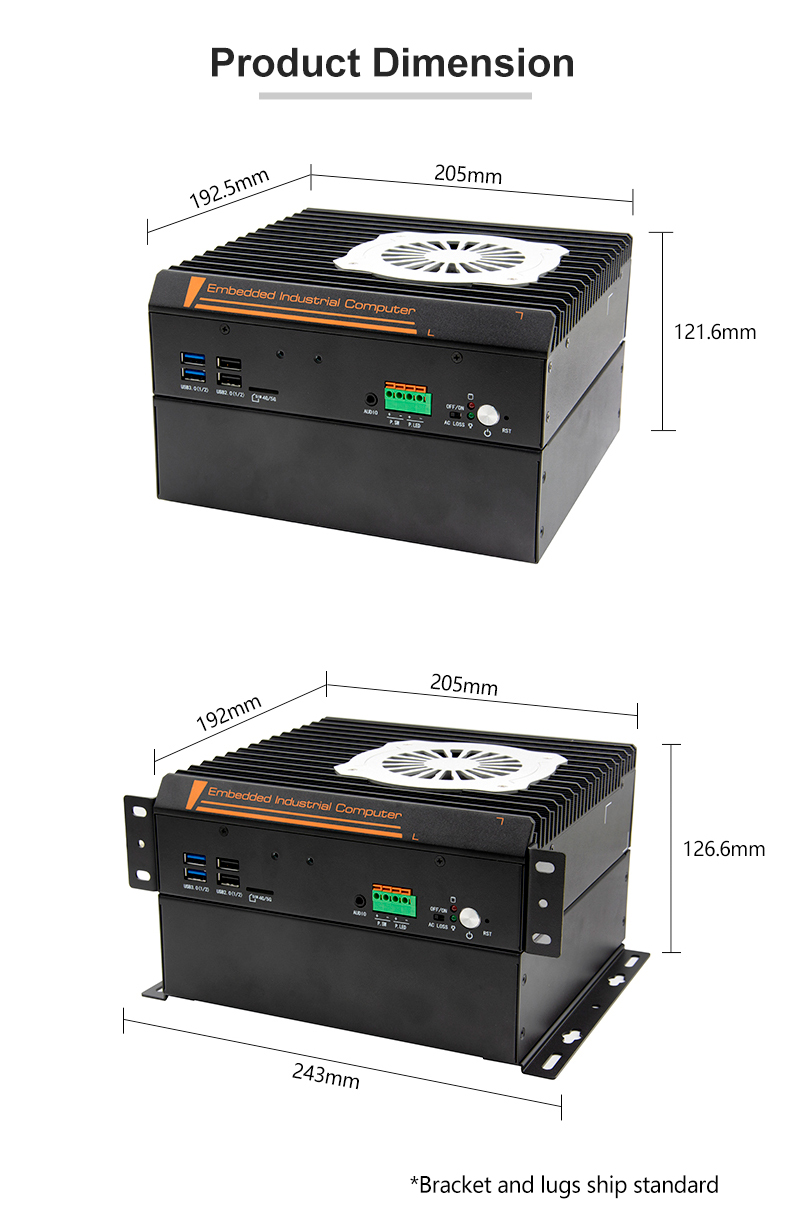

Dimensioni (L x P x A)

205*192,5*121,6 MM

Peso (netto nudo)

3,45 kg

Installazione

Da tavolo/incasso/guida DIN (35 mm)

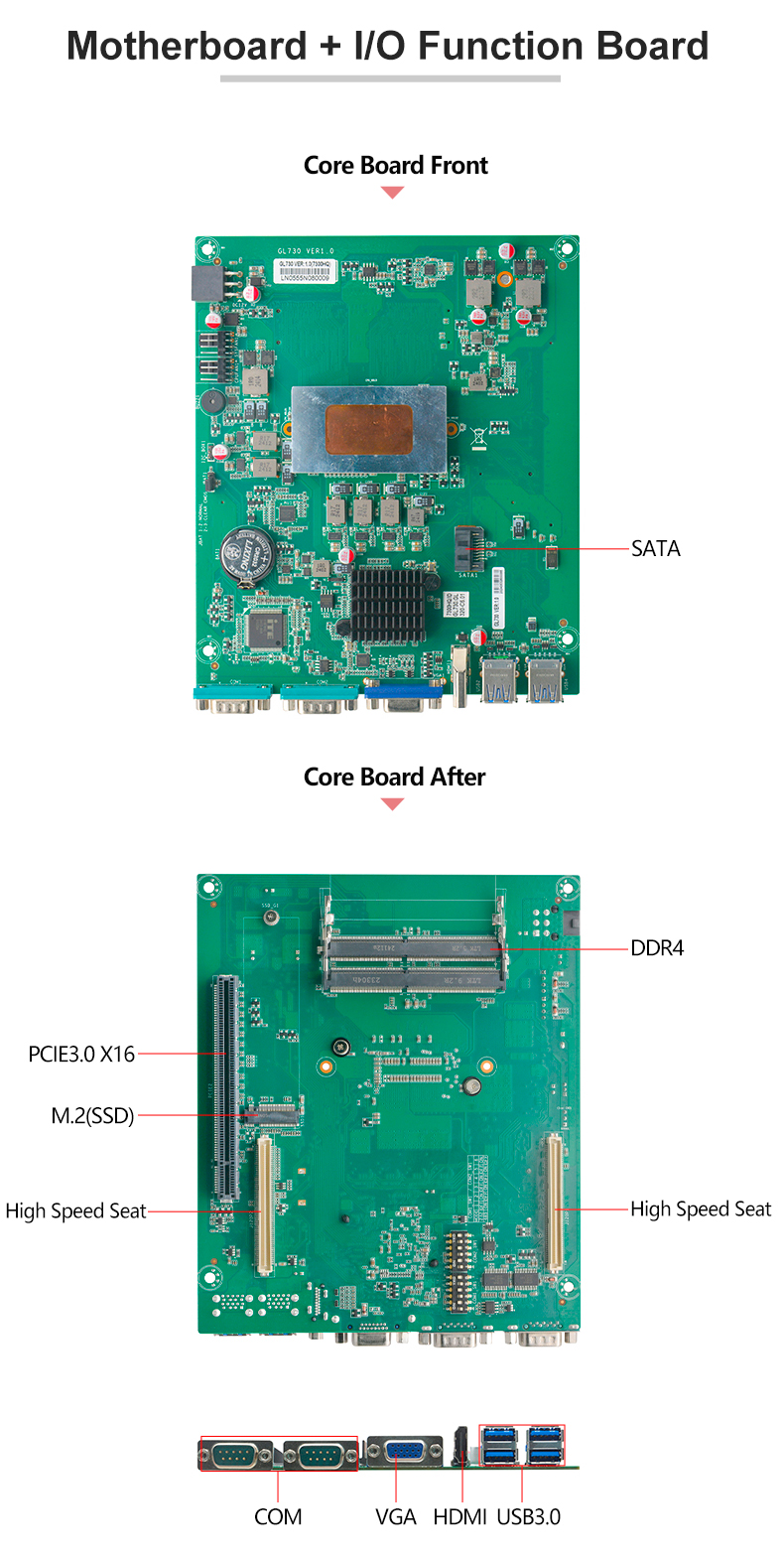

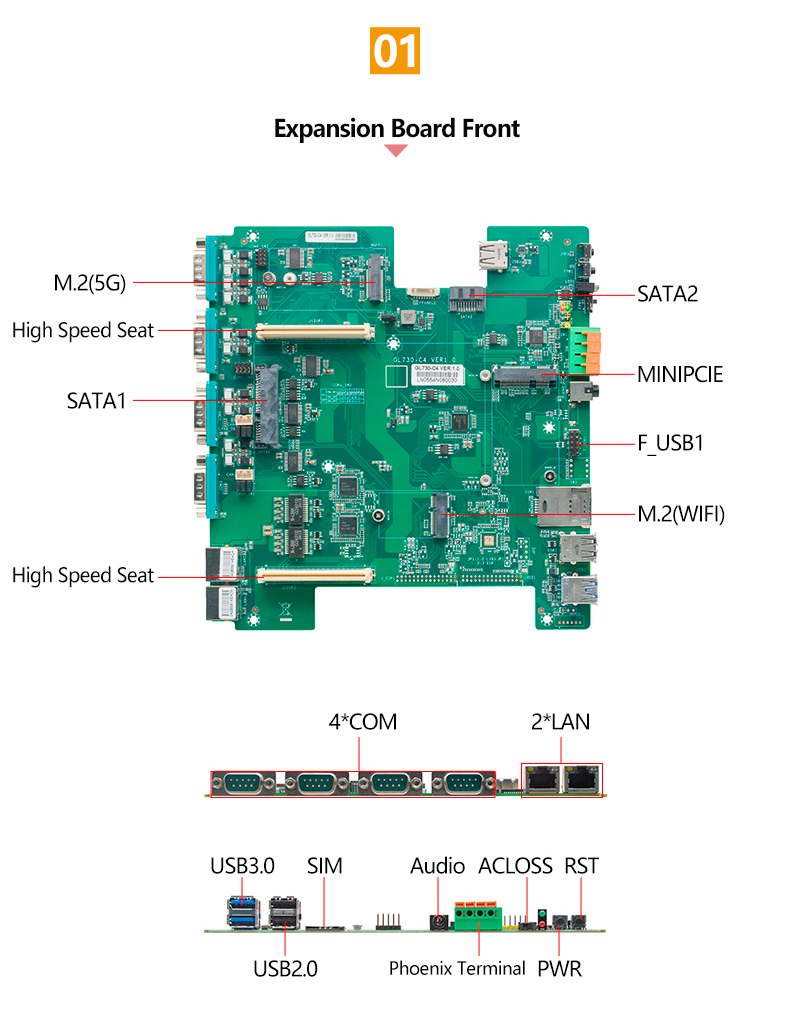

Scheda madre

processore

Processore Intel i5-7300HQ/2,50 GHz Quad-Core Quad-Thread integrato, TDP 45 W

Chip di sistema

Intel H270

Memoria

2*SODDR4 2400MHz, supporta fino a 64GB

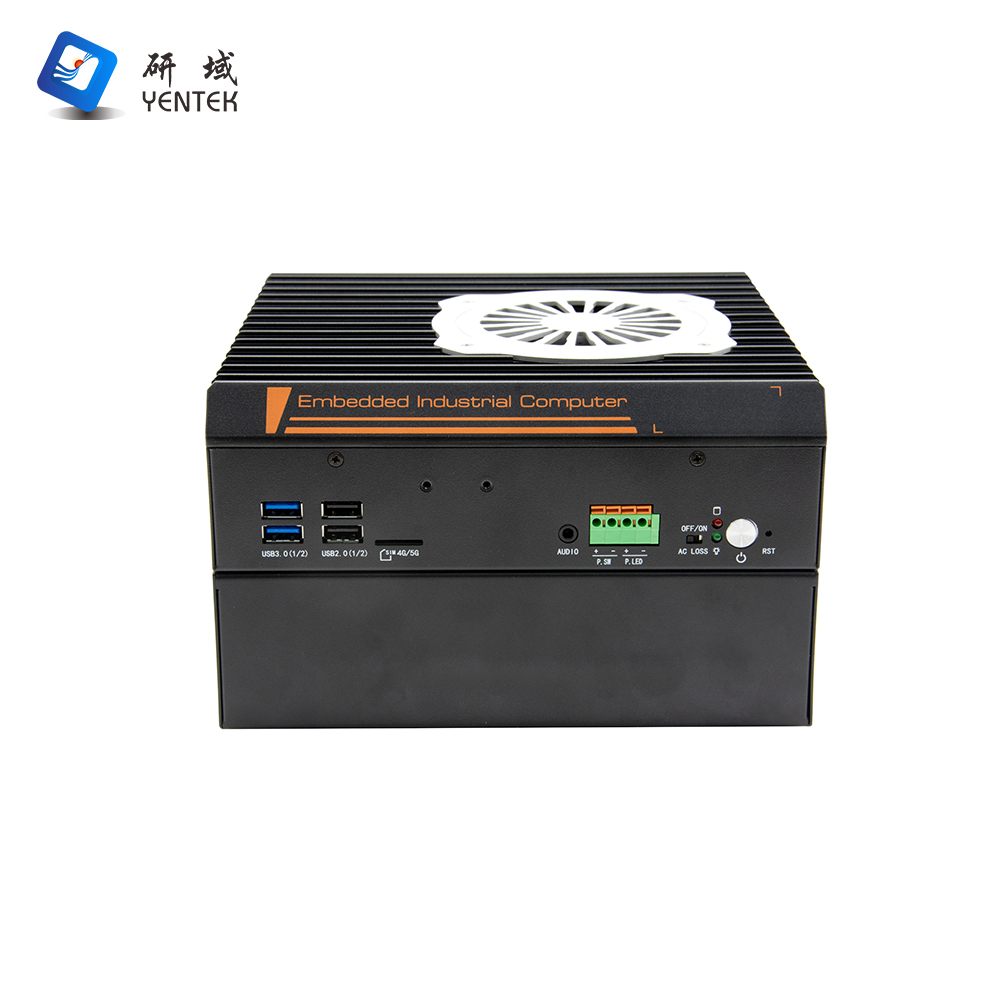

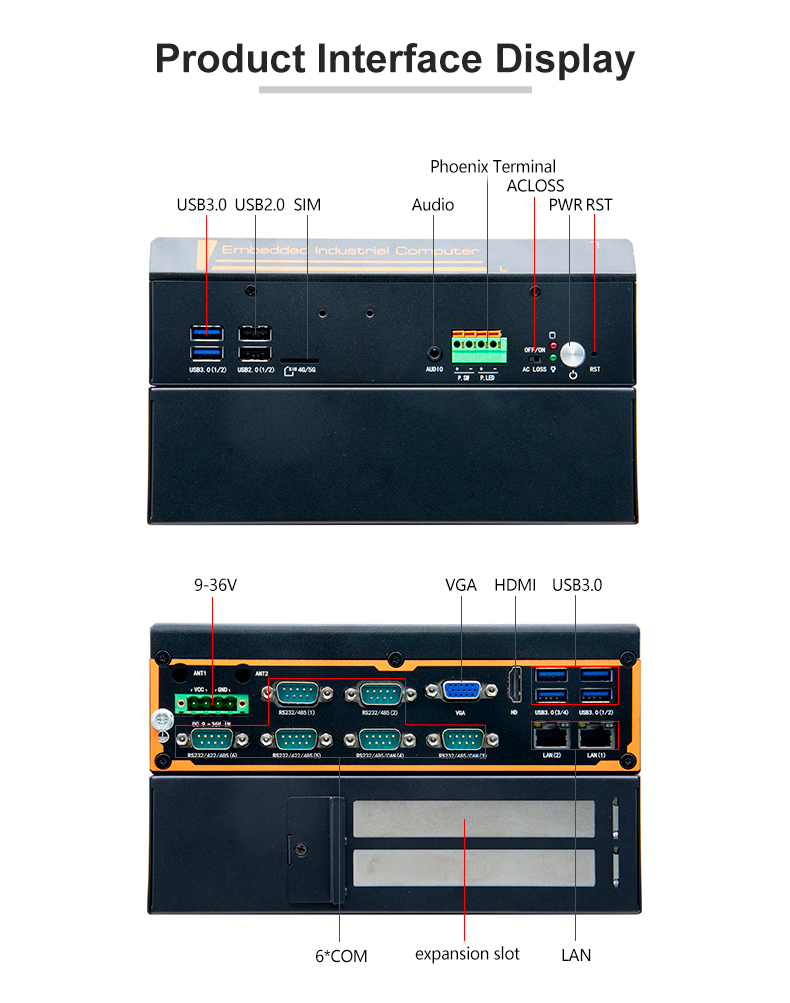

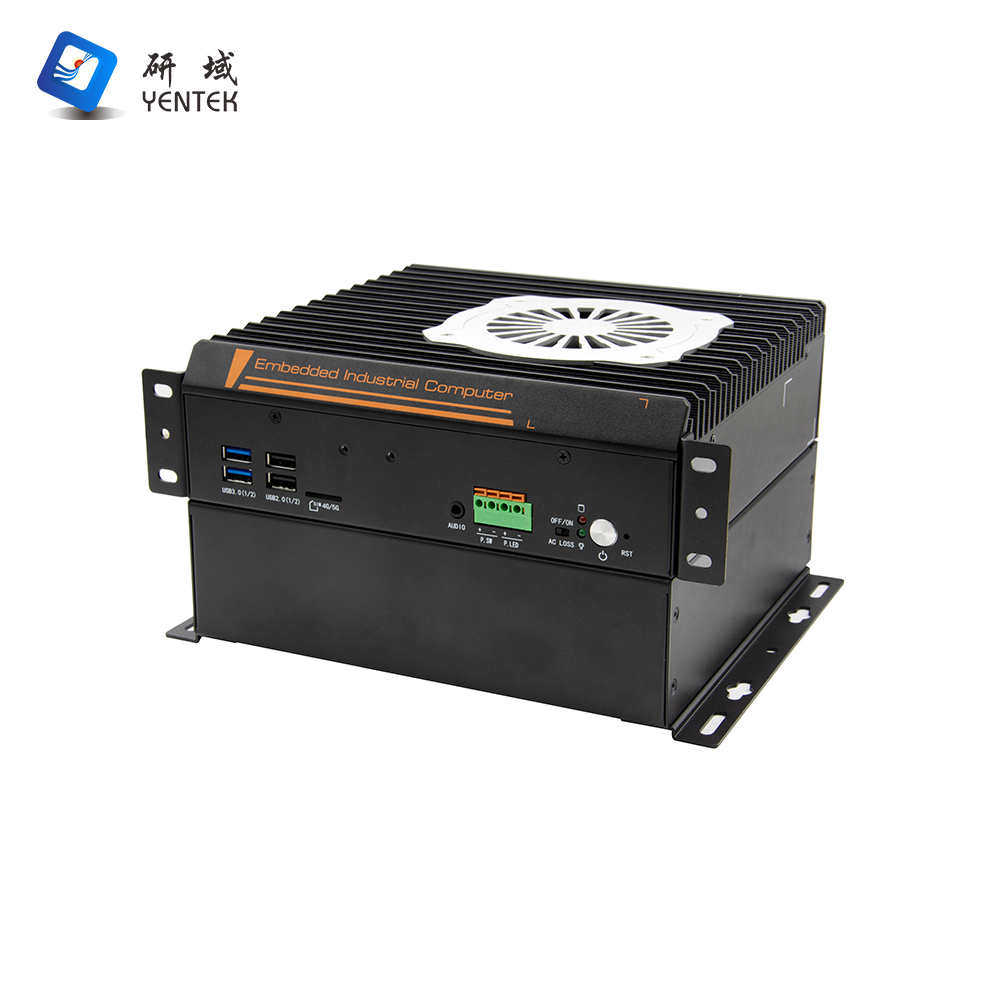

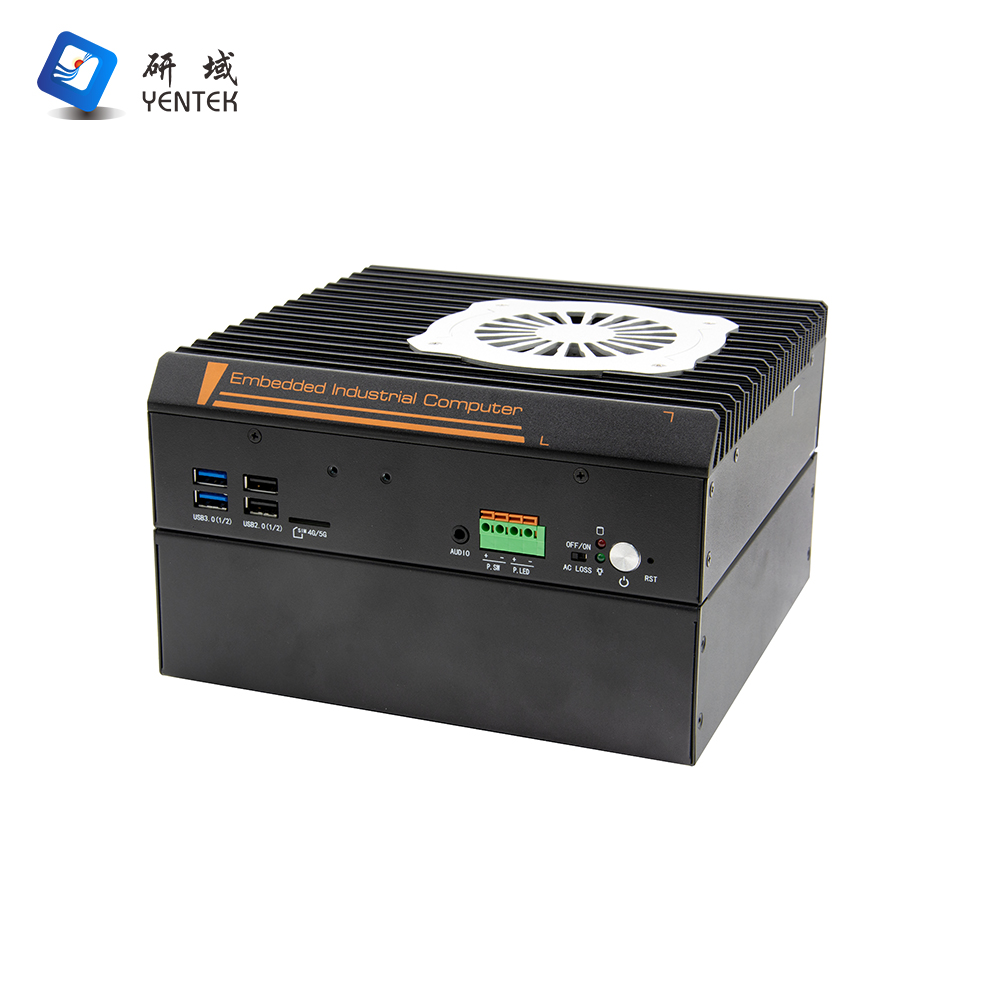

Connettori del pannello frontale

Interruttore

1*Pulsante di avvio, 1*Ripristino con un tasto, 1*ACLOSS (interruttore DIP di accensione)

GUIDATO

1*indicatore di alimentazione, 1*indicatore del disco rigido

USB

2*USB3.0, 2*USB2.0, 1*USB2.0 integrato

Terminale di Phoenix

1*terminale Phoenix 4P (1*segnale indicatore di alimentazione, 1*segnale interruttore di alimentazione)

Audio

1*Audio, uscita di linea e microfono 2 in 1

SIM

1*Slot per scheda SIM standard

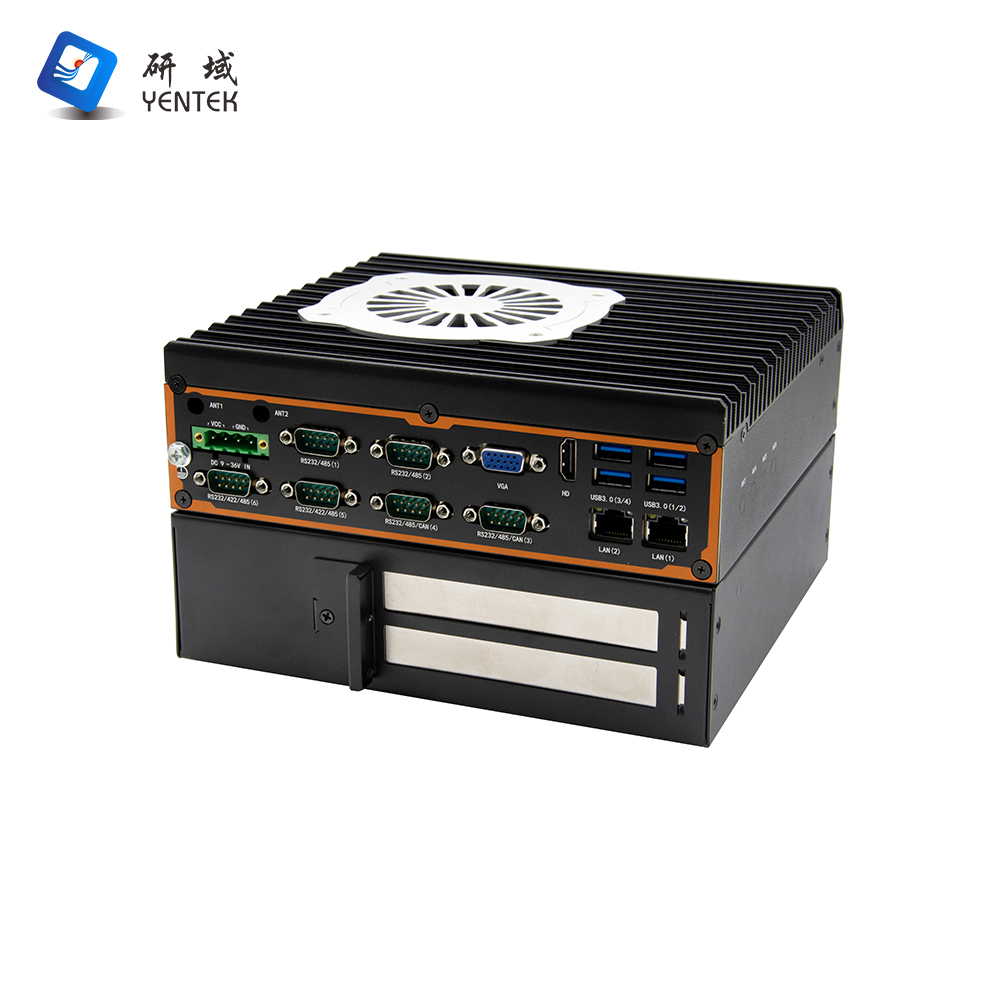

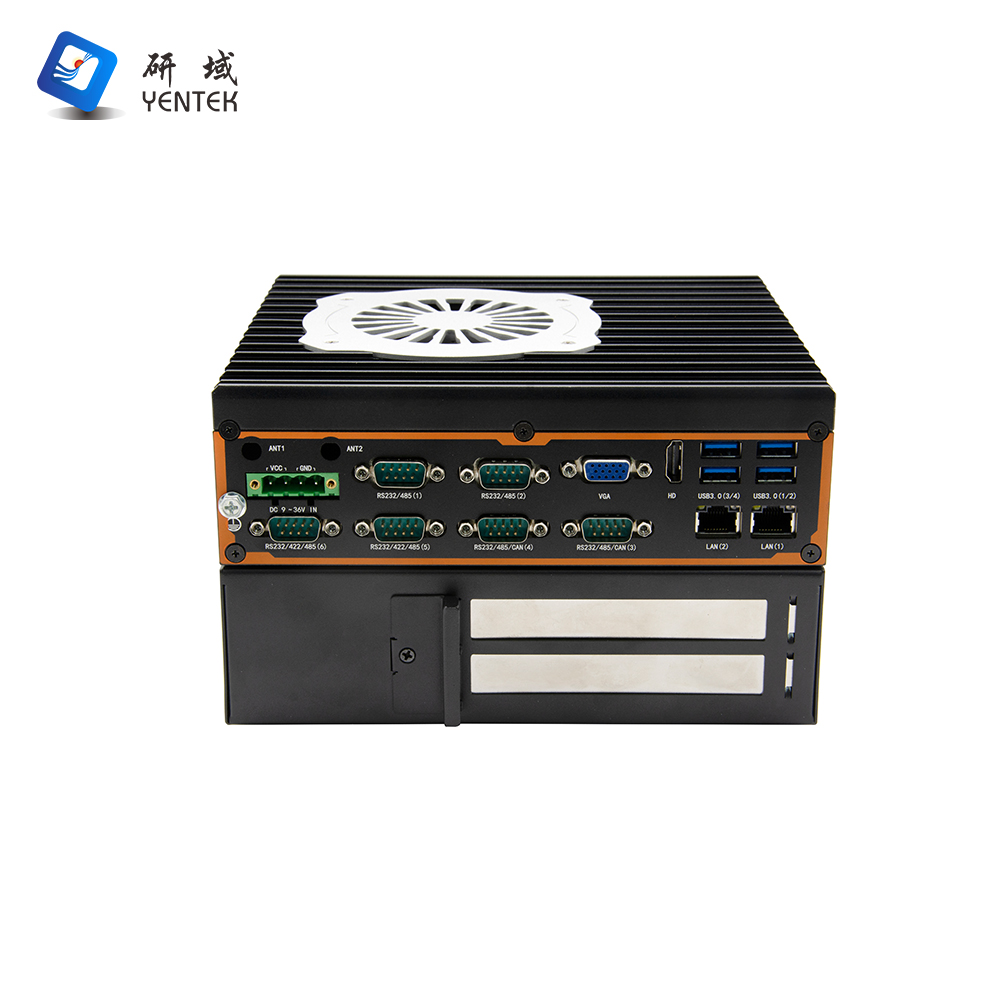

Interfaccia del pannello posteriore

Interfaccia di visualizzazione

1*VGA, 1*HDMI1.4 (4096*2304 a 30 Hz), supporto per doppio display

USB

4*USB3.0

COM

6 porte seriali RS232/485 DB9, COM5~6 supportano RS422, COM3~4 possono supportare la funzione CAN (è necessario caricare il modulo CAN)

Rete locale

2*Porta di alimentazione Gigabit Intel I210AT

Interruttore DIP

6 set di dip switch a 6 posizioni, la commutazione COM1-6 RS232/485 è ottenuta tramite dip switch, COM5-6 RS422 deve essere ottenuta tramite jump cap COM-SW2 + BIOS

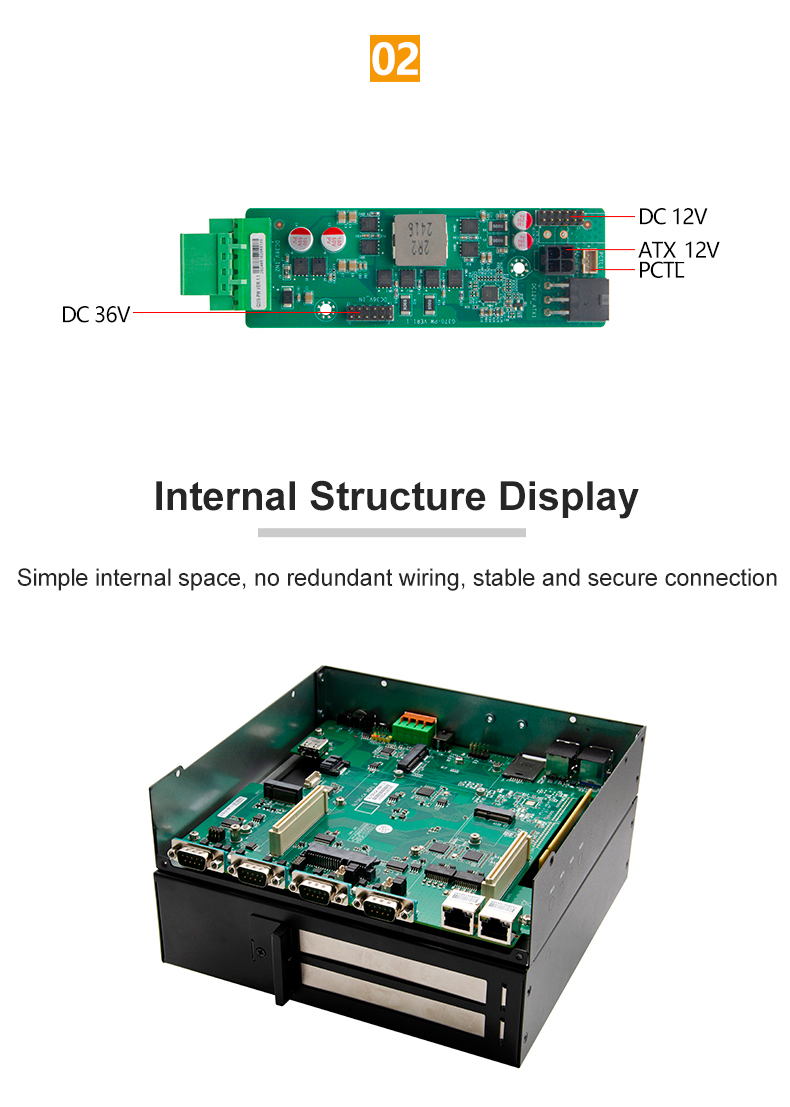

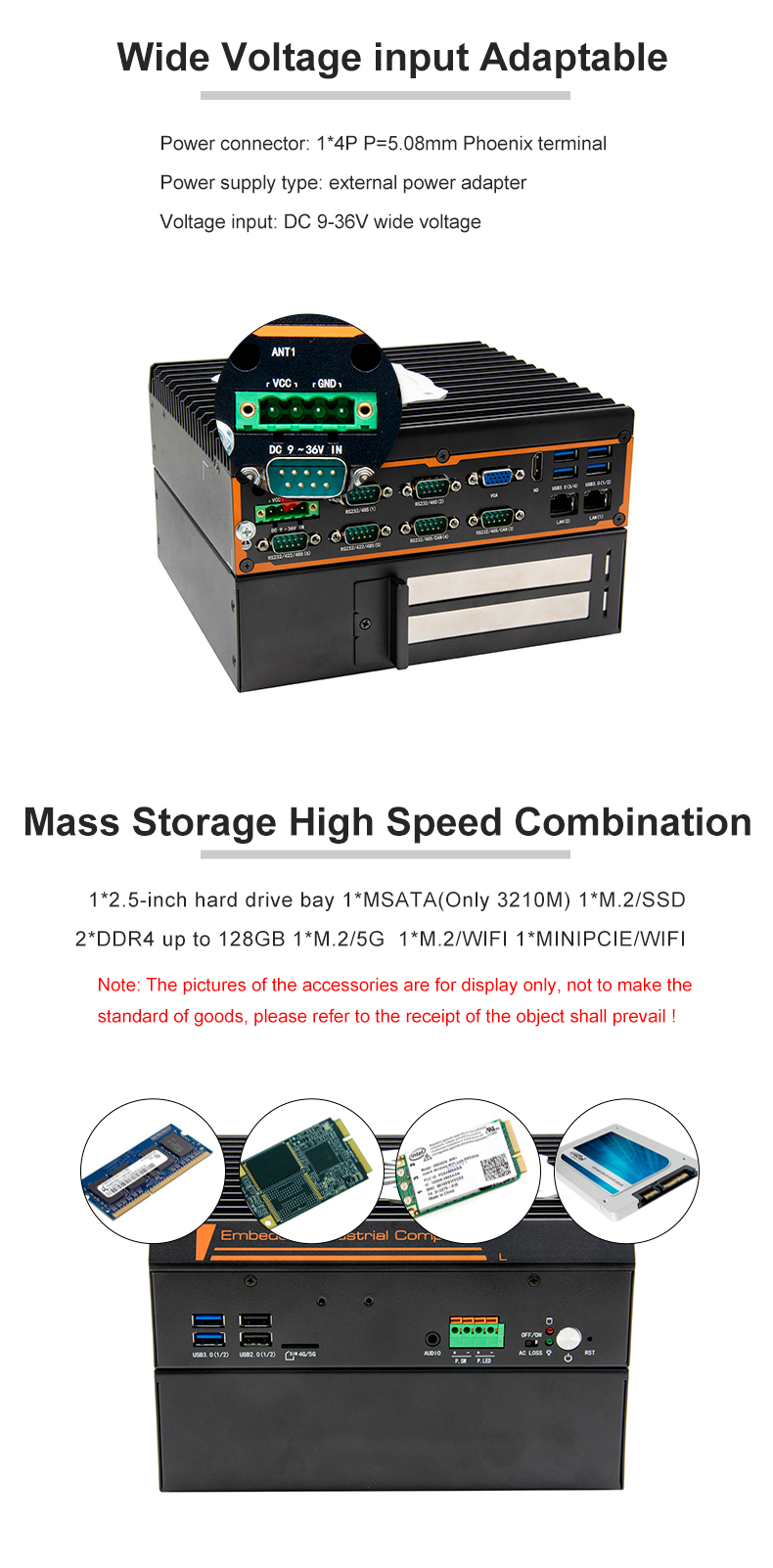

Interfaccia di potenza

Terminale Phoenix 1*4P (P=5,08 mm), supporta un ingresso di tensione ampio 9~36 V

Magazzinaggio

SATA

1 alloggiamento per disco rigido da 2,5 pollici

MSATA

1*MSATA (solo 3210M)

SSD

1*M.2, supporta Key-M, 2280, NVME PCIE SSD (eccetto 3210M, altre CPU supportano solo SSD M.2)

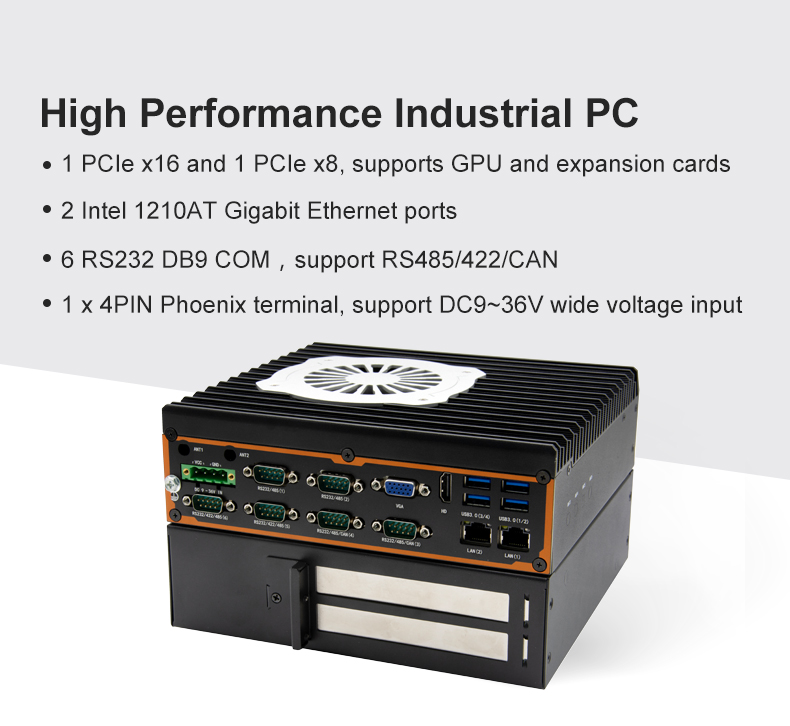

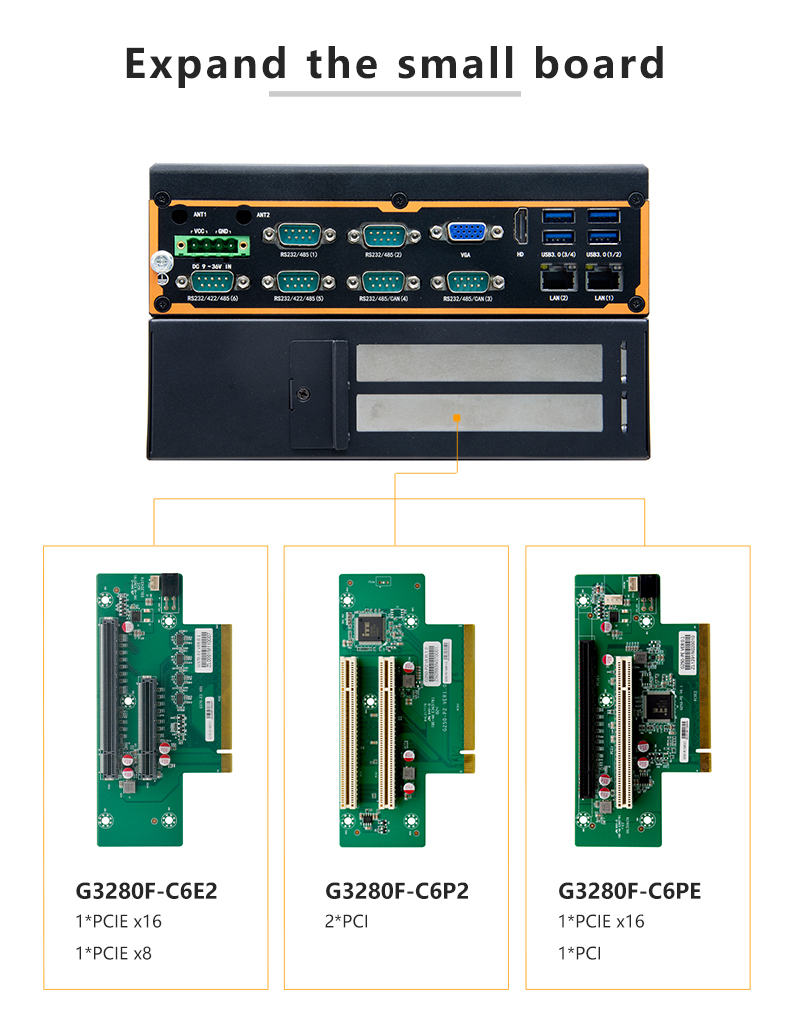

Espansione

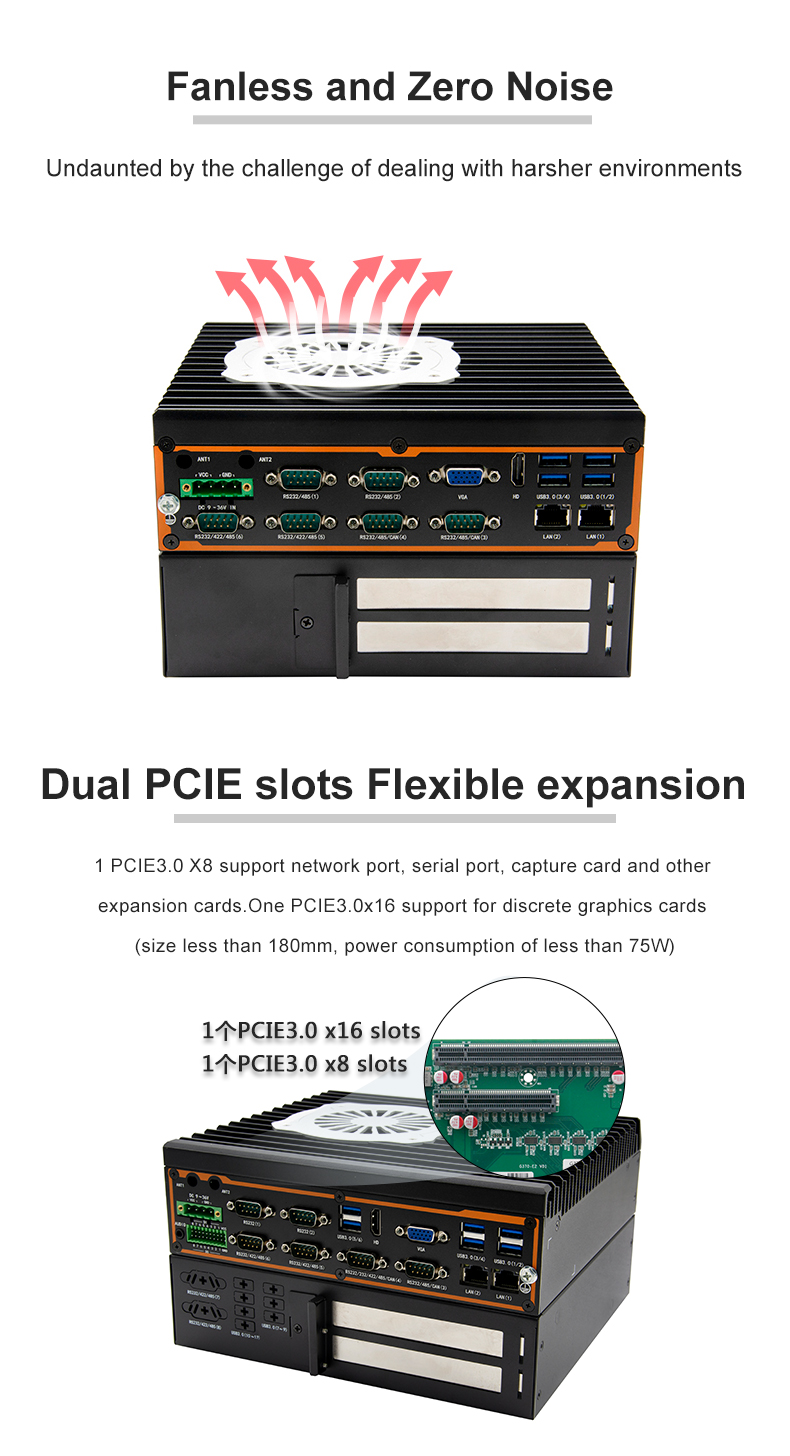

PCIE

1*PCIE x16 (x8 segnali)

1*PCIE x8 (segnale x1)

Wifi

1*MINIPCIE, supporta WiFi

Wifi

1*M.2, supporta Key-E, 2230, modulo WiFi

5G

1*M.2, supporta Key-B, 3042/3052, modulo 5G

Tipo di alimentazione Ingresso

Tipo di alimentazione

Adattatore di alimentazione esterno

Ingresso di tensione

Ampia tensione DC 9-36V

Potenza in uscita

CA A CC 60 W o superiore (a seconda dell'apparecchiatura specifica)

Ambiente

Temperatura di esercizio

-10℃～50℃

Temperatura di conservazione

-20℃～70℃

Umidità relativa

Umidità relativa 5%-95%, senza condensa

Vibrazioni operative

0,5 g rms/5-500 Hz/casuale/operativo

1

G3280F-C6E2 V1.0(3210M)

Processore I5-3210M/2.5G

1*SODDR3

GL320

HM77

GL730-C4/G370-PW/G250-E2

MSATA+2.5

X8+X1

2*I210

6

2

6

3

9-36 V

2

G3280F-C6E2 V1.0 (7300HQ)

I5-7300HQ/2.5G

2*SODDR4

GL730

H270

GL730-C4/G370-PW/G250-E2

M.2(NVME)+2.5

X8+X1

2*I210

6

2

6

3

9-36 V

3

G3280F-C6E2 V1.0(7820HQ)

Processore I7-7820HK/2.9G

2*SODDR4

GL730

H270

GL730-C4/G370-PW/G250-E2

M.2(NVME)+2.5

X8+X1

2*I210

6

2

6

3

9-36 V

4

G3280F-C6E2 V1.0(8300HK)

I5-8300HQ/2.3G

2*SODDR4

GL730

HM370

GL730-C4/G370-PW/G250-E2

M.2(NVME)+2.5

X8+X1

2*I210

6

2

6

3

9-36 V

5

G3280F-C6E2 V2.0(12450H)

I5-12450H/fino a 4,4G

2*SODDR4

GL120H

/

GL730-C4/G370-PW

M.2(NVME)+2.5

X8+X1

2*I210

6

2

6

3

9-36 V
