G3780F-C6E2

Telaio

Materiale/struttura

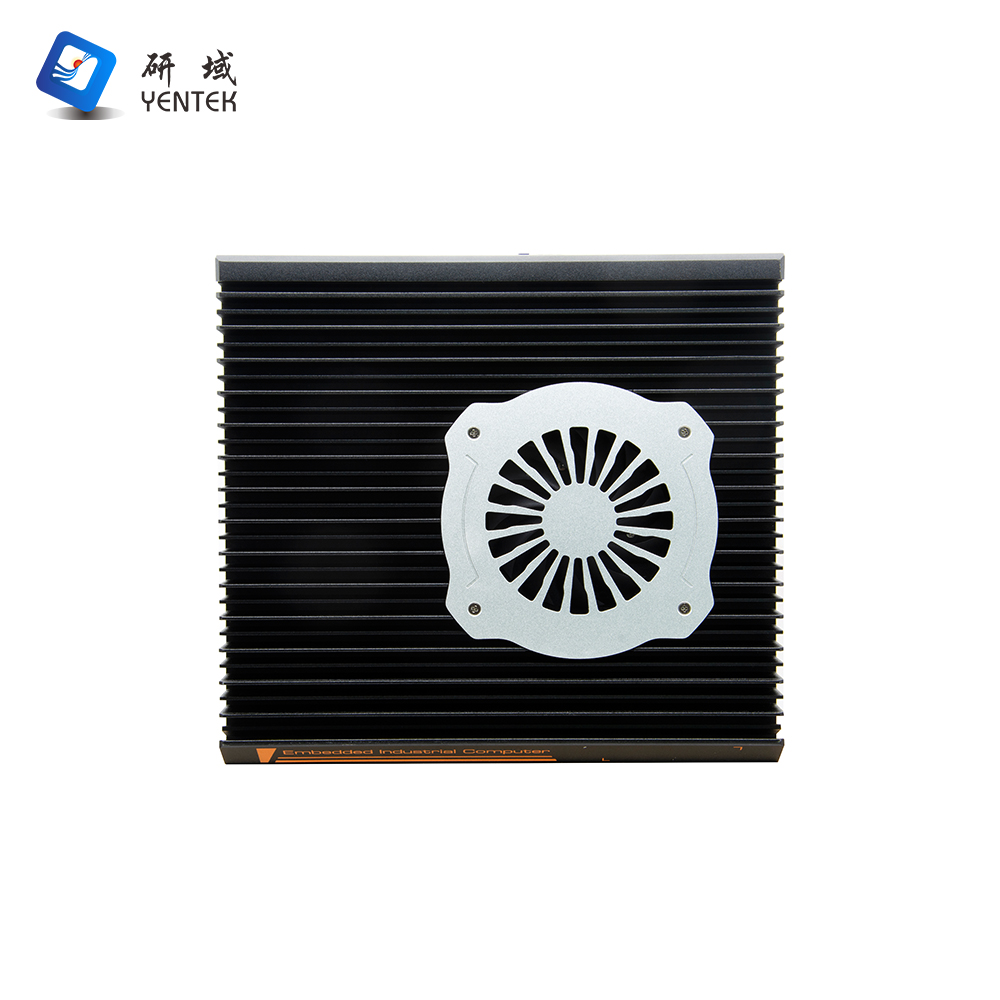

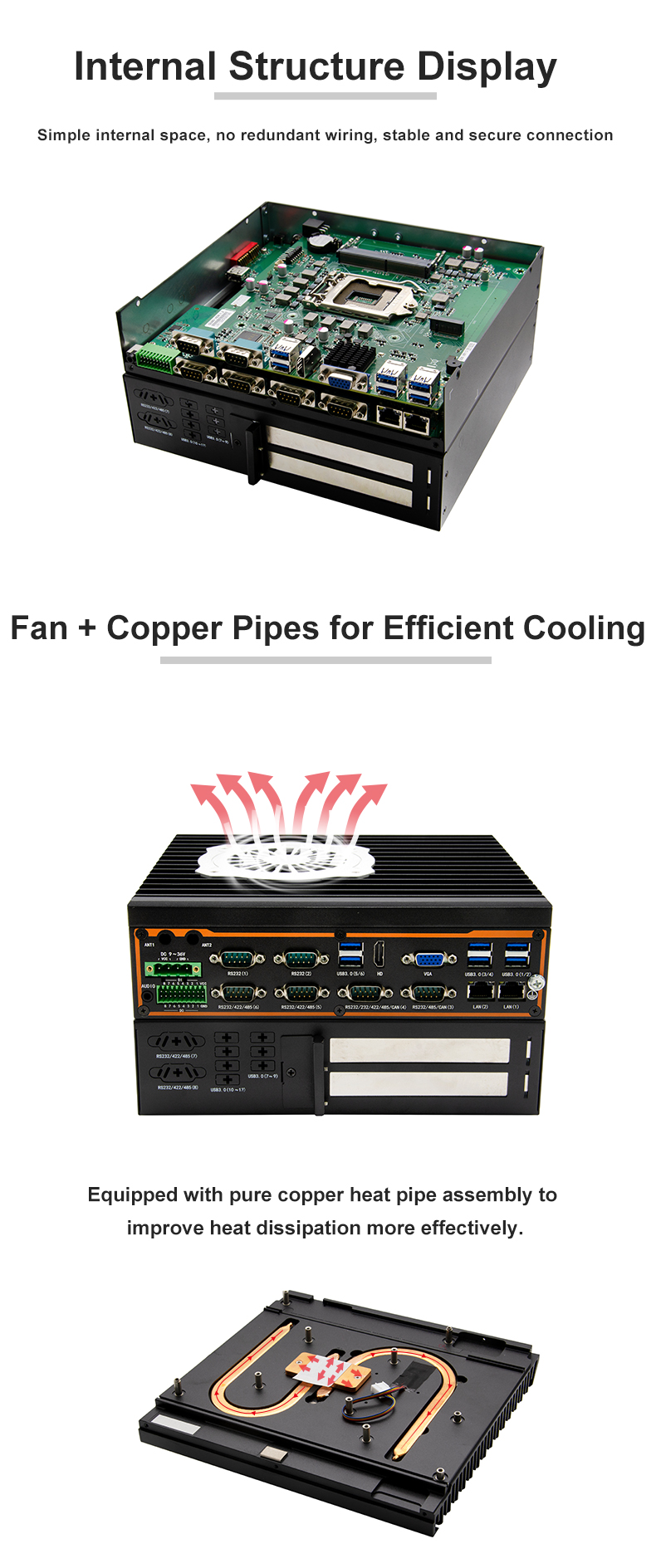

Lega di alluminio + materiale in lamiera Raffreddamento tramite ventola

Colore

Colore nero

Dimensioni (L x P x A)

229*208*125MM

Peso (netto nudo)

3,6 kg

Installazione

Da tavolo/incasso/guida DIN (35 mm)

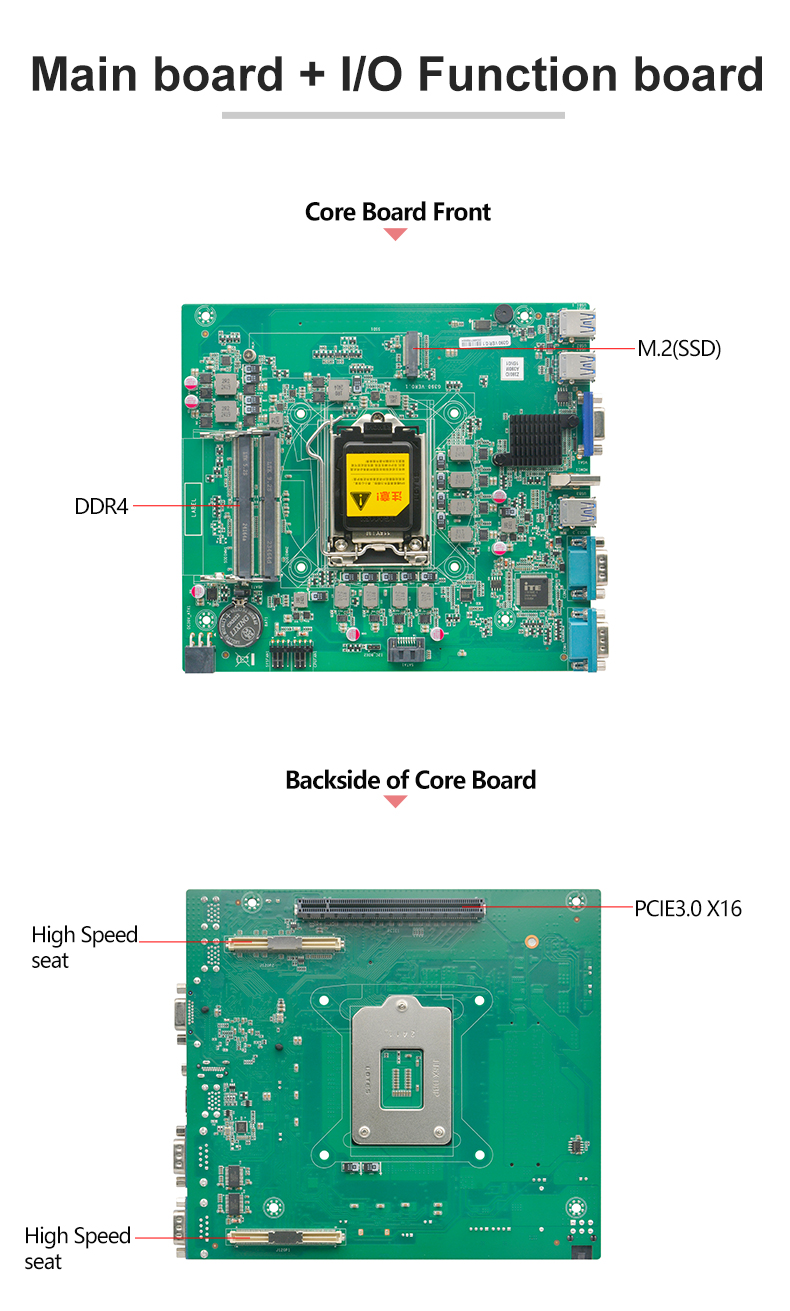

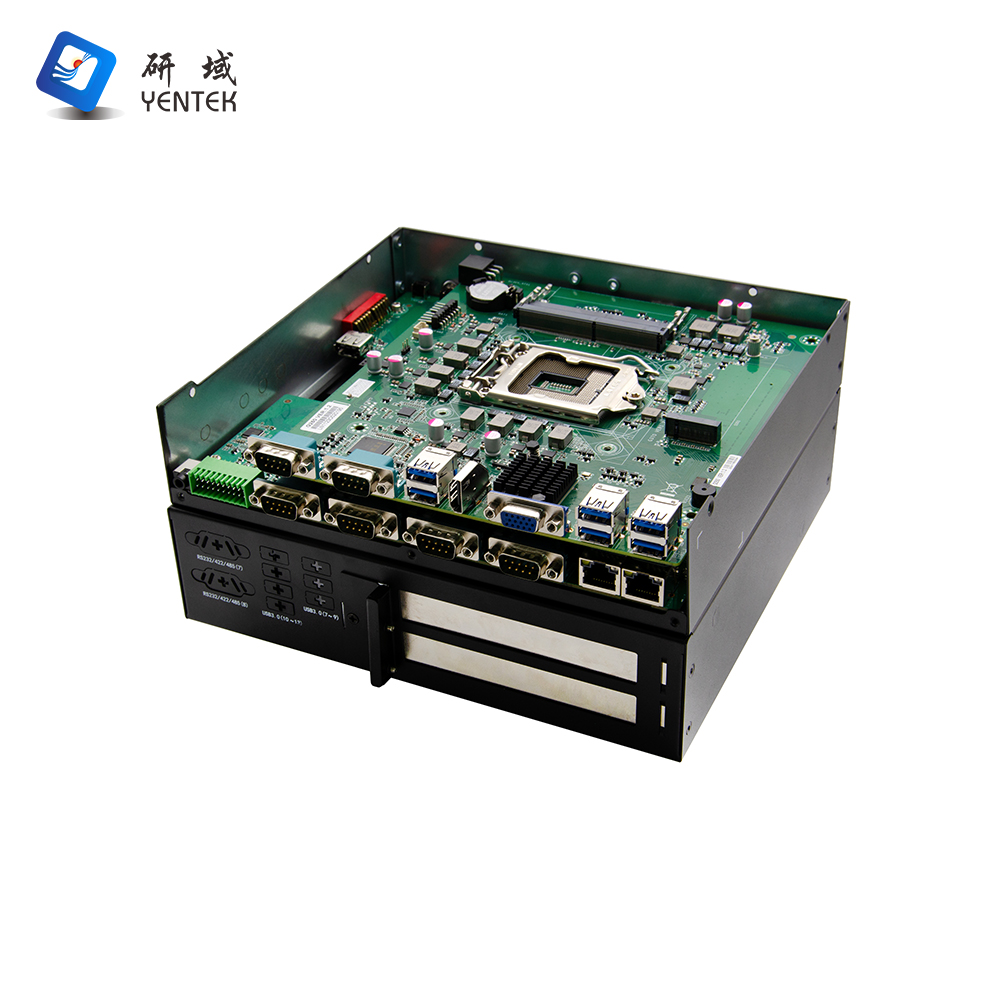

Scheda madre

processore

Processori Intel®LGA1151 /8~9 generazione

Chip di sistema

Intel®Z390

Memoria

2*SODDR4, supporto fino a 64 GB

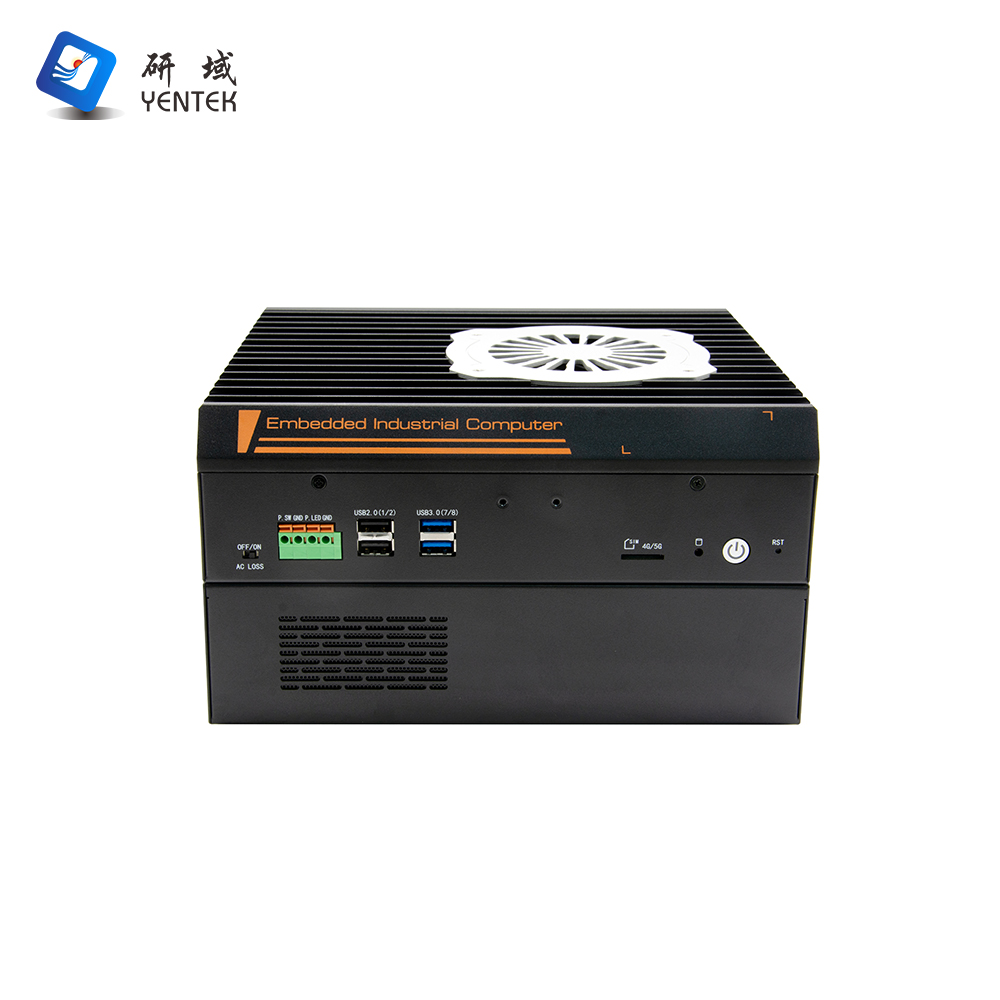

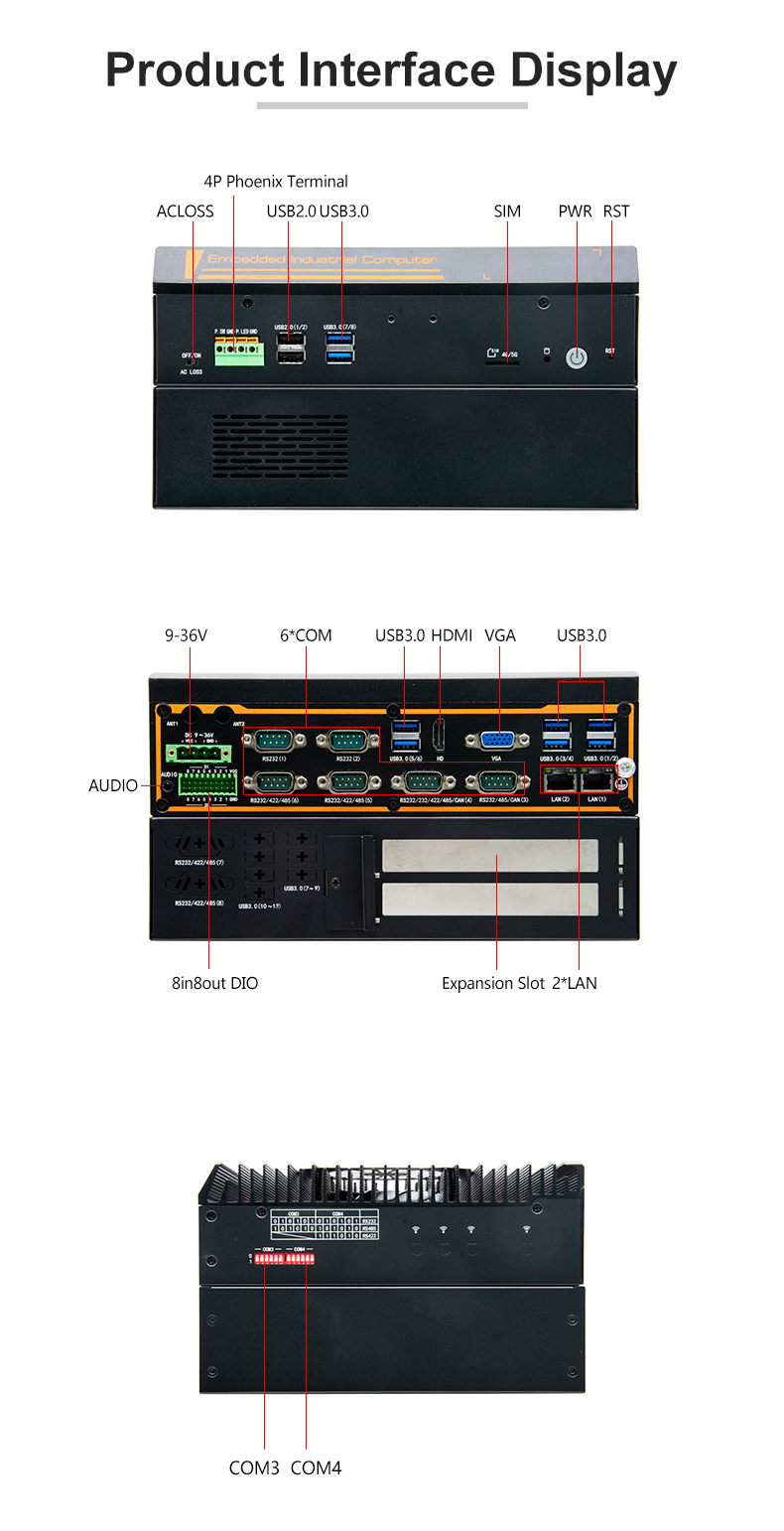

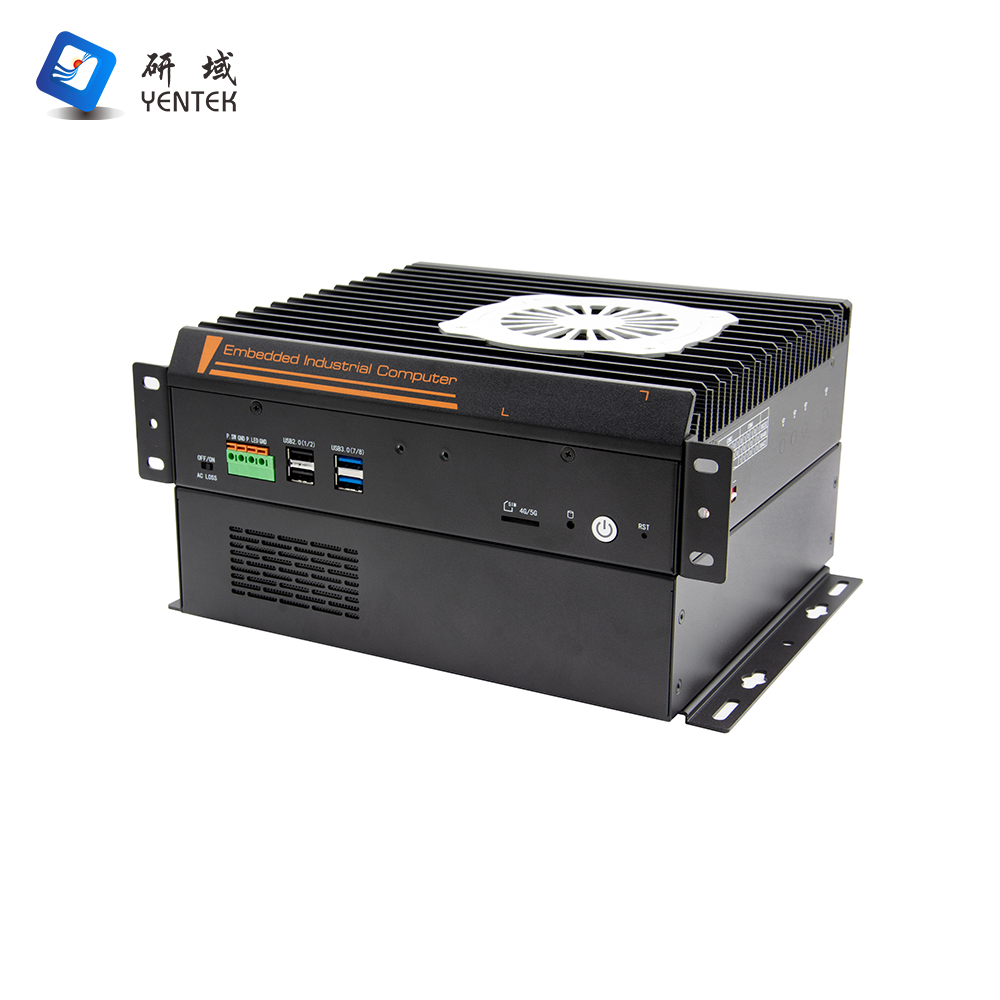

Connettori del pannello frontale

Interruttore

1*Pulsante di avvio con spia luminosa, 1*Ripristino con un tasto, 1*ACLOSS (interruttore DIP di accensione)

GUIDATO

1*indicatore del disco rigido

USB

2*USB3.0, 2*USB2.0, 1*USB2.0 integrato

Terminale di Phoenix

1*terminale Phoenix 4P (1*segnale indicatore di alimentazione, 1*segnale interruttore di alimentazione)

SIM

1*Slot per scheda SIM standard (segnale predefinito M.2 5G)

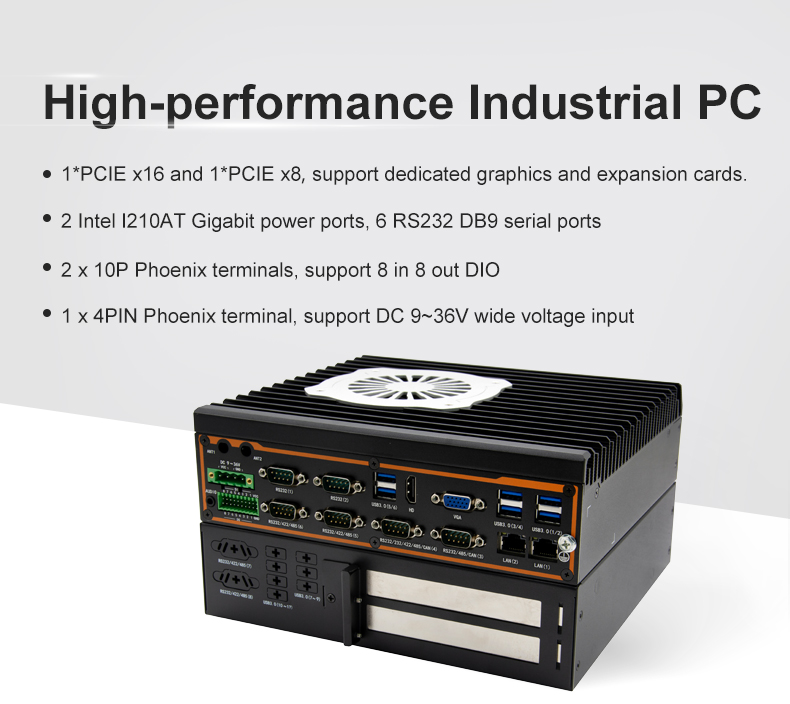

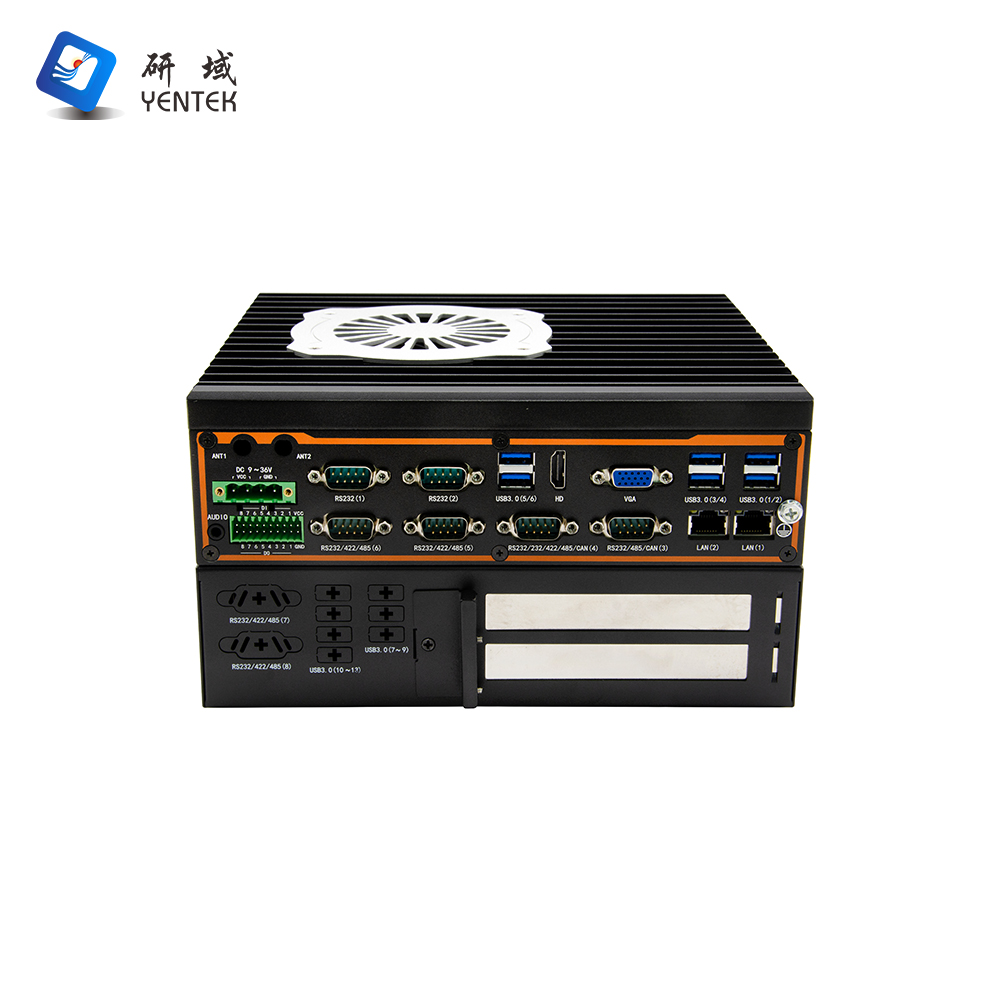

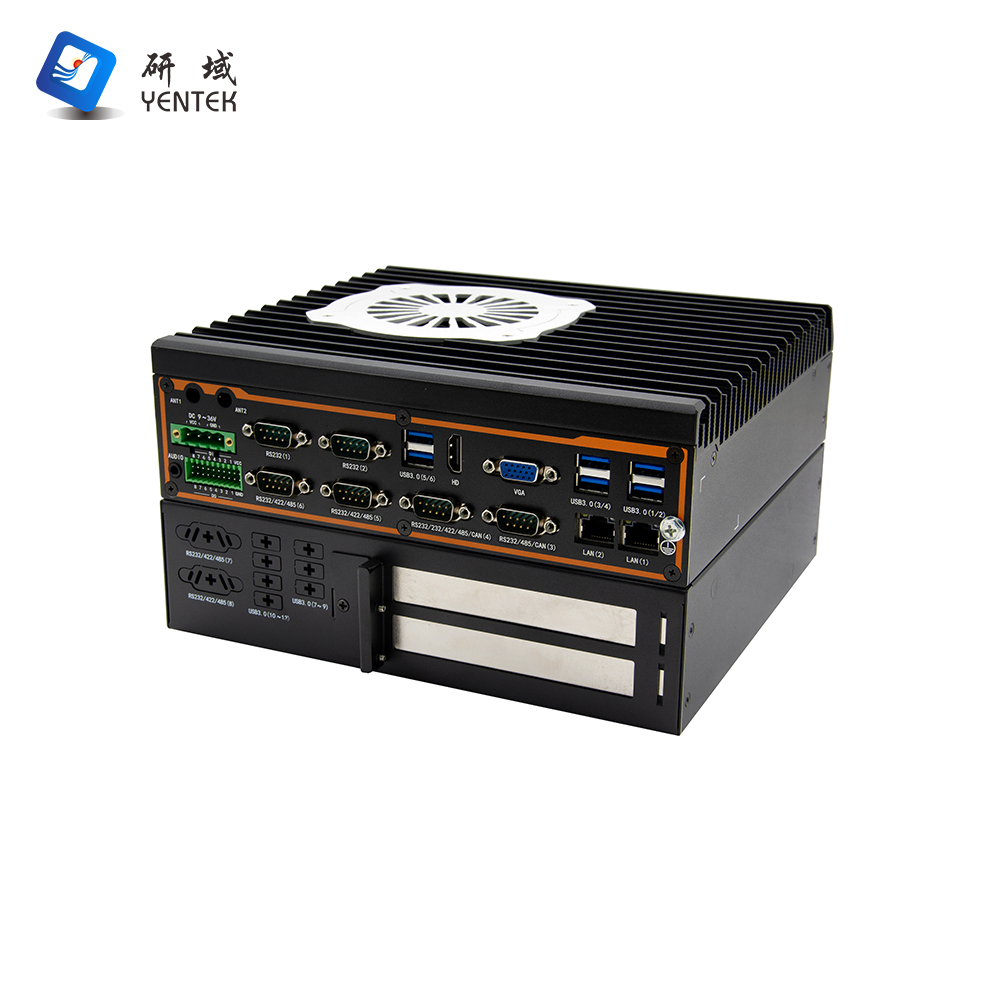

Interfaccia del pannello posteriore

Interfaccia di visualizzazione

1*VGA (1920*1200 a 60 Hz), 1*HDMI 1.4

COM

6*Porta seriale RS232 DB9, COM3~6 supporta RS232/485, COM4~6 supporta RS232/422/485, COM3~4 supporta la funzione CAN (è necessario caricare il modulo CAN)

Rete locale

2*Porta di alimentazione Gigabit Intel I210AT

USB

6*USB3.0

DIO

DIO 8 in 8 out (situato nel terminale Phoenix 2*10P)

AUDIO

1*Audio, uscita linea e microfono 2 in 1

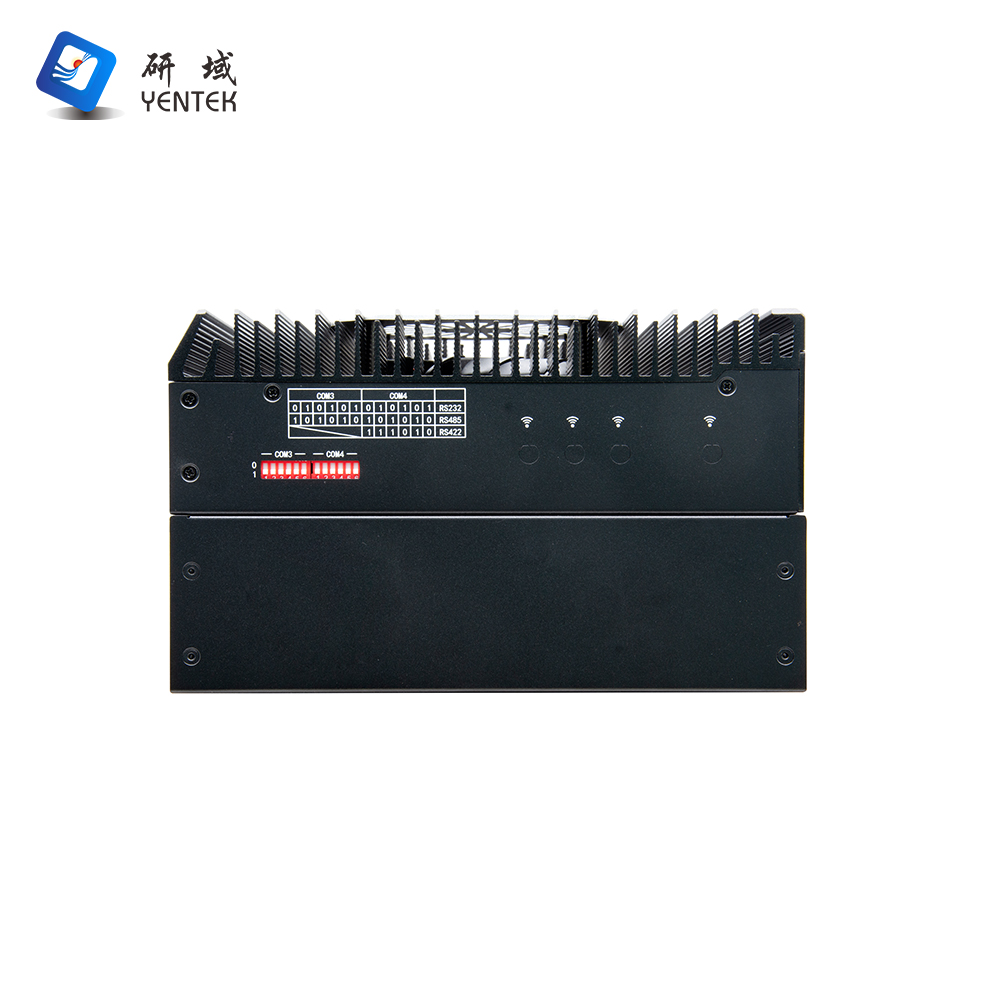

Interruttori DIP

2 set di dip switch a 6 posizioni, commutazione RS232/485 tramite dip switch + jump cap + impostazioni BIOS

Connettore di alimentazione

Terminale Phoenix 1*4P P=5,08mm, supporta ingresso di tensione DC 9~36V

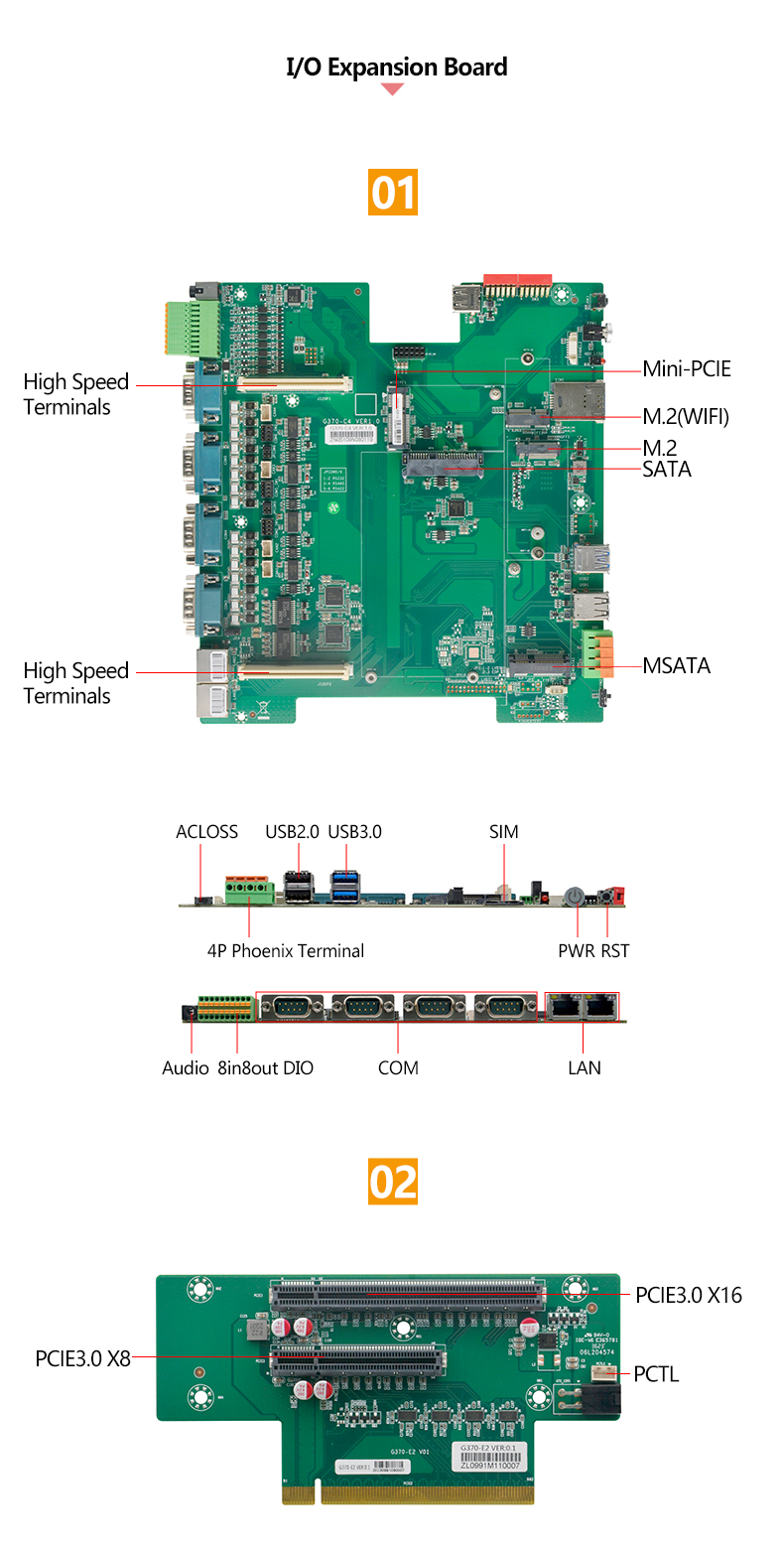

Magazzinaggio

SATA

1 alloggiamento per HDD da 2,5 pollici (lato scheda IO)

MSATA

1* MSATA (lato scheda IO)

SSD

1* M.2, supporta Key-M, 2280, NVME PCIEx4 SSD (lato scheda madre)

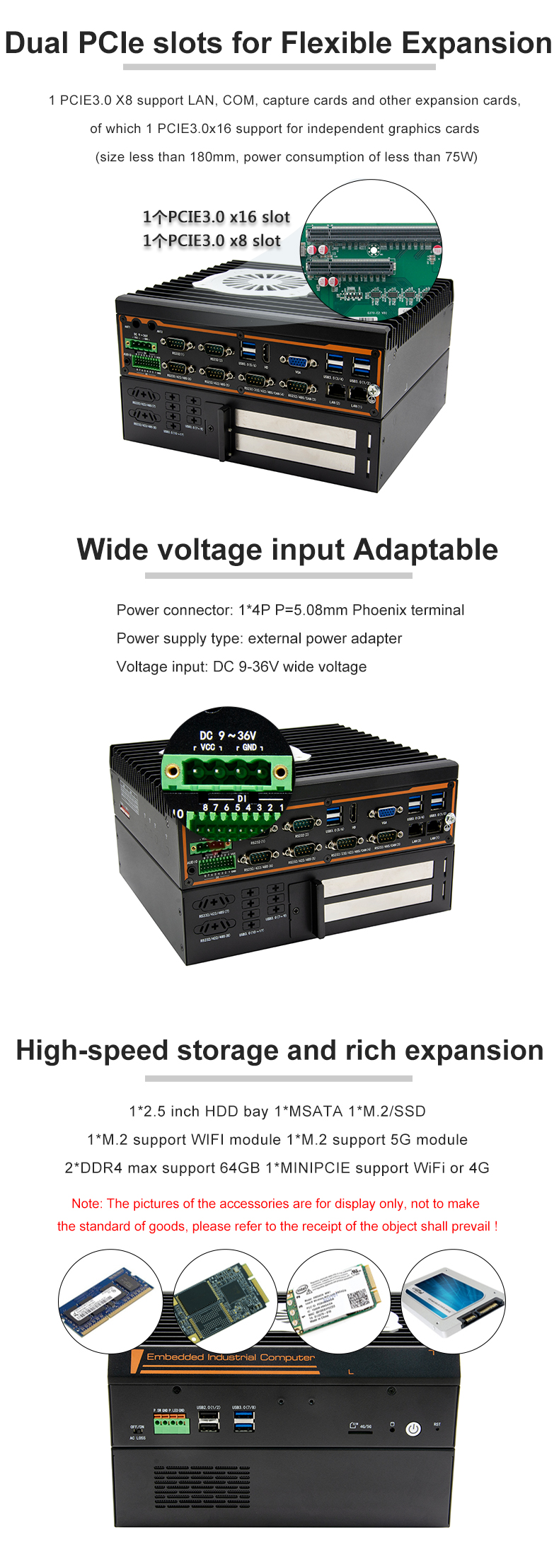

Espansione

PCIE

1*PCIE3.0 x16 (segnali x8)

1*PCIE3.0 x8 (segnali x8)

Wi-Fi/4G

1*MINIPCIE, supporta WiFi o 4G (4G e USB2.0 integrato con lo stesso segnale, l'impostazione predefinita non supporta 4G)

Wifi

1*M.2, supporta Key-E, 2230, modulo WiFi

5G

1*M.2, supporta Key-B, 3042/3052, modulo 5G

Supporto di sistema

Microsoft

Windows 10

Linux

Linux

Tipo di alimentazione

Ingresso

Tipo di alimentazione

Adattatore di alimentazione esterno

Ampia tensione DC 9-36 V, carico massimo 220 W

Potenza in uscita

CA A CC 120 W o più (a seconda dell'apparecchiatura specifica)

Ambiente

Temperatura di esercizio

-10℃～50℃

Temperatura di conservazione

-20℃～70℃

Umidità relativa

Umidità relativa 5%-95%, senza condensa

Vibrazioni operative

0,5 g rms/5-500 Hz/casuale/operativo

1

G3780F-C6E2 V2.0 (G250)

LGA1151

6~9°

2*SODDR4

G250

Q250

G370-C4/G370-PW/G370-E2

1*2.5+1*MSATA+1*M.2(NVME/SATA)

x8+x1

8 dentro e 8 fuori

2*I210

6

8

3

9-36 V

2

G3780F-C6E2 V2.0(G390)

LGA1151

8~9°

2*SODDR4

G390

Z390

G370-C4/G370-PW/G370-E2

1*2.5+1*MSATA+1*M.2(NVME/SATA)

X8+x8

8 dentro e 8 fuori

2*I210

6

8

3

9-36 V

3

G3780F-C6E2 V2.0 (G670)

LGA1700

12~14°

2*SODDR4

G670

H770

G370-C4/G370-PW/G370-E2

1*2.5+1*MSATA+1*M.2(NVME/SATA)

x8+x8

8 dentro e 8 fuori

2*I210

6

8

3

9-36 V
