G3760F-L6E1

Telaio

Materiale/struttura

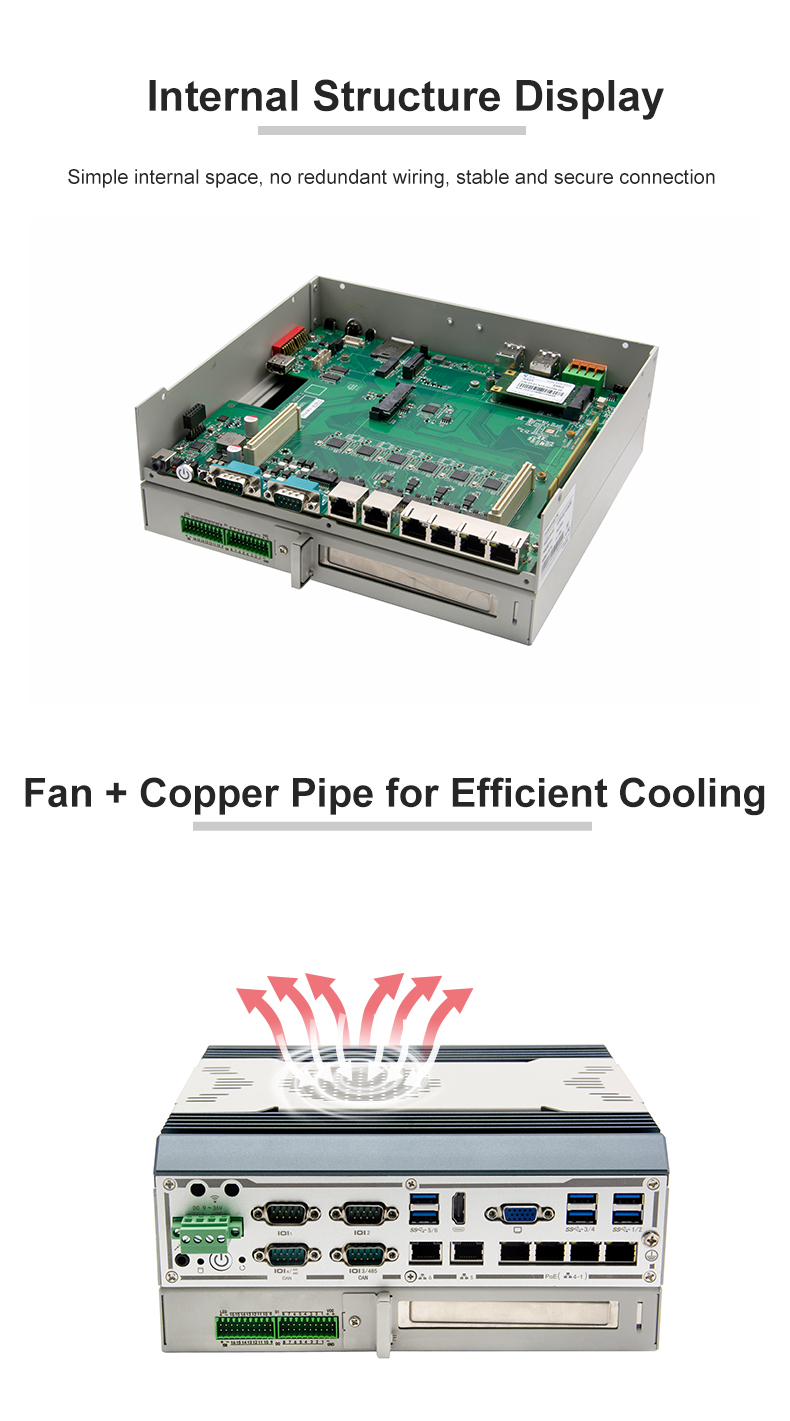

Lega di alluminio + materiale in lamiera Raffreddamento tramite ventola

Colore

Grigio ferro + grigio sabbia

Dimensioni (L x P x A)

229*208*99,7MM

Peso (netto nudo)

4,6 kg

Installazione

Desktop/Incorporato/Guida DIN

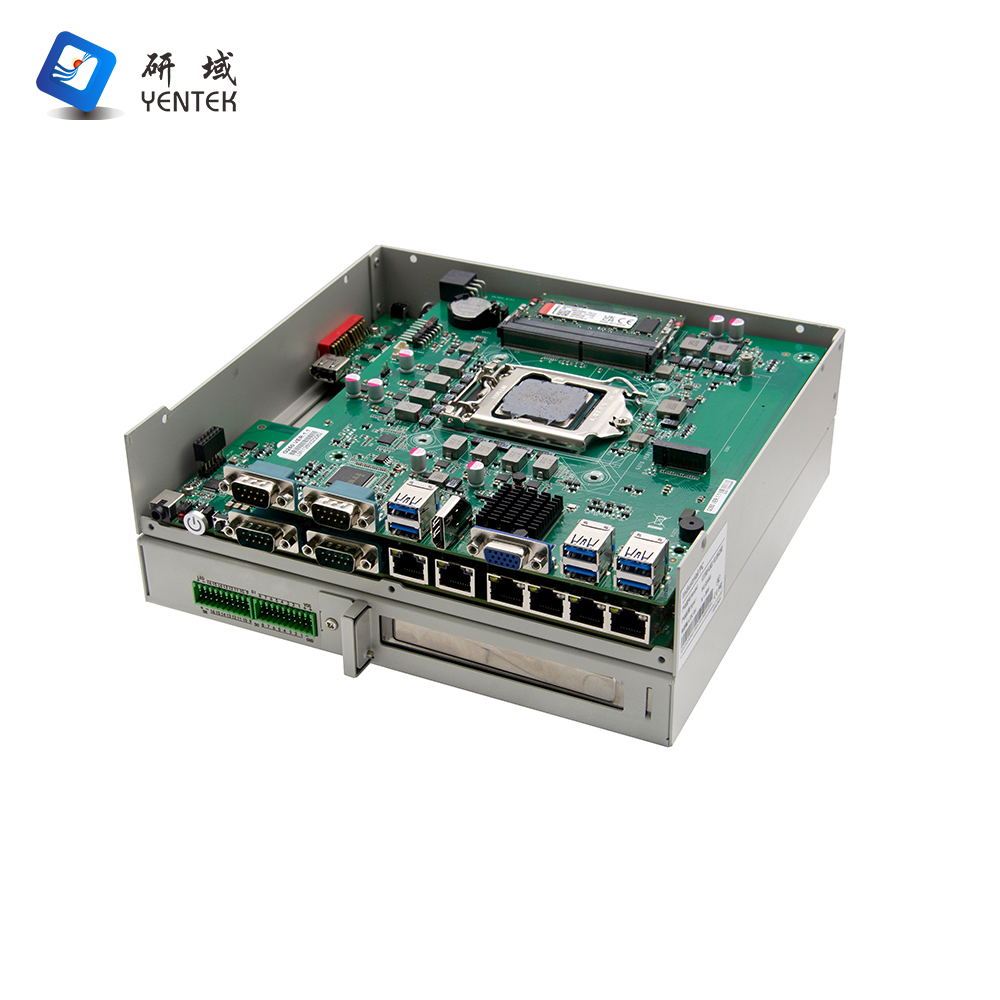

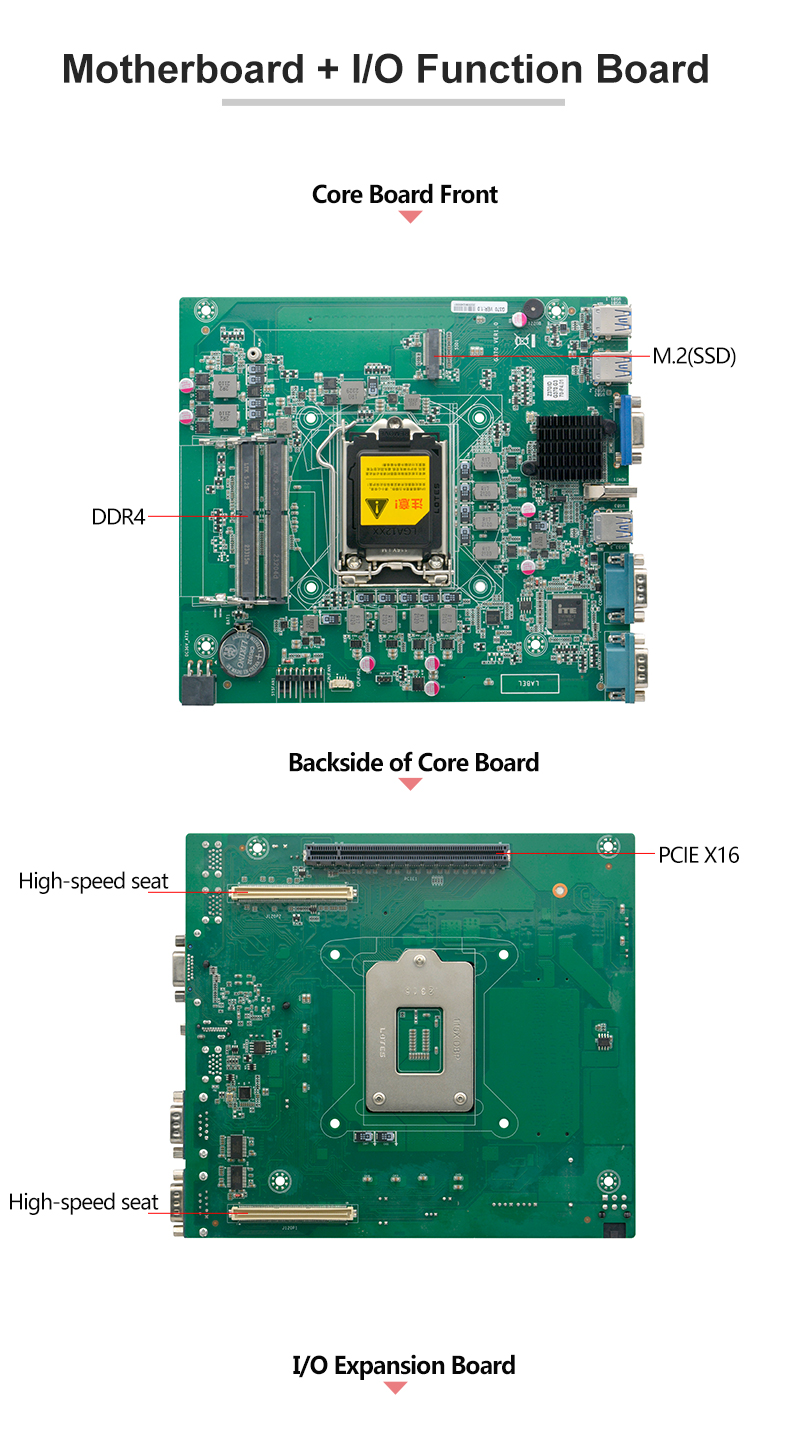

Scheda madre

processore

Processori Intel®LGA1151 /6~9 generazione

Chip di sistema

Intel®Q250

Memoria

2*Slot di memoria SODIMM DDR4, supportano fino a 64 GB

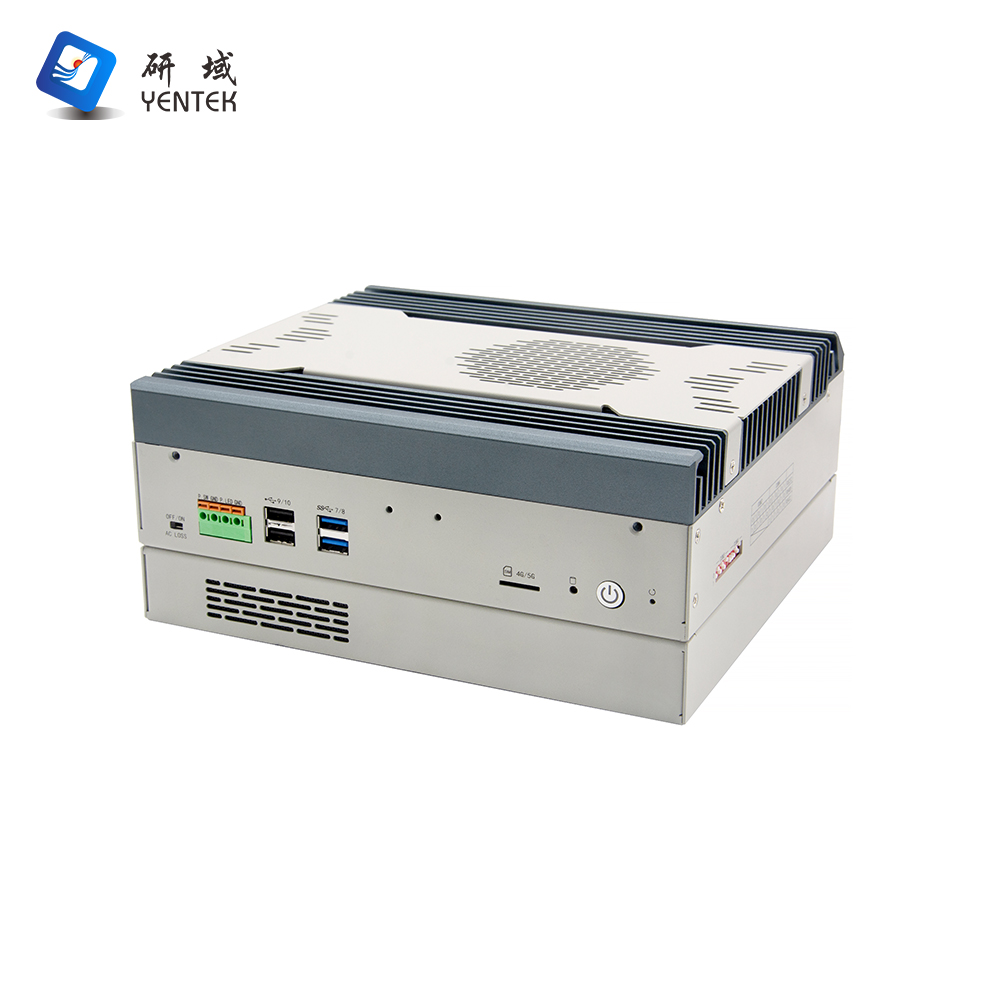

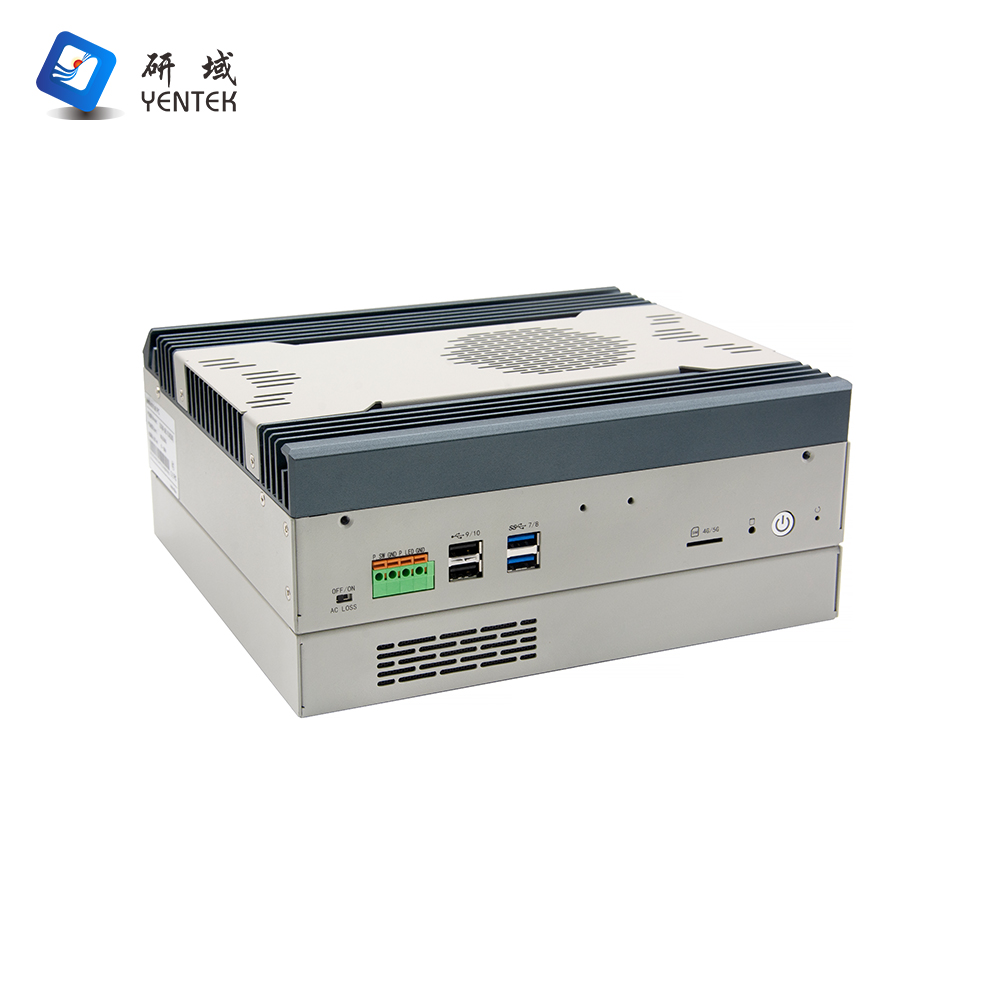

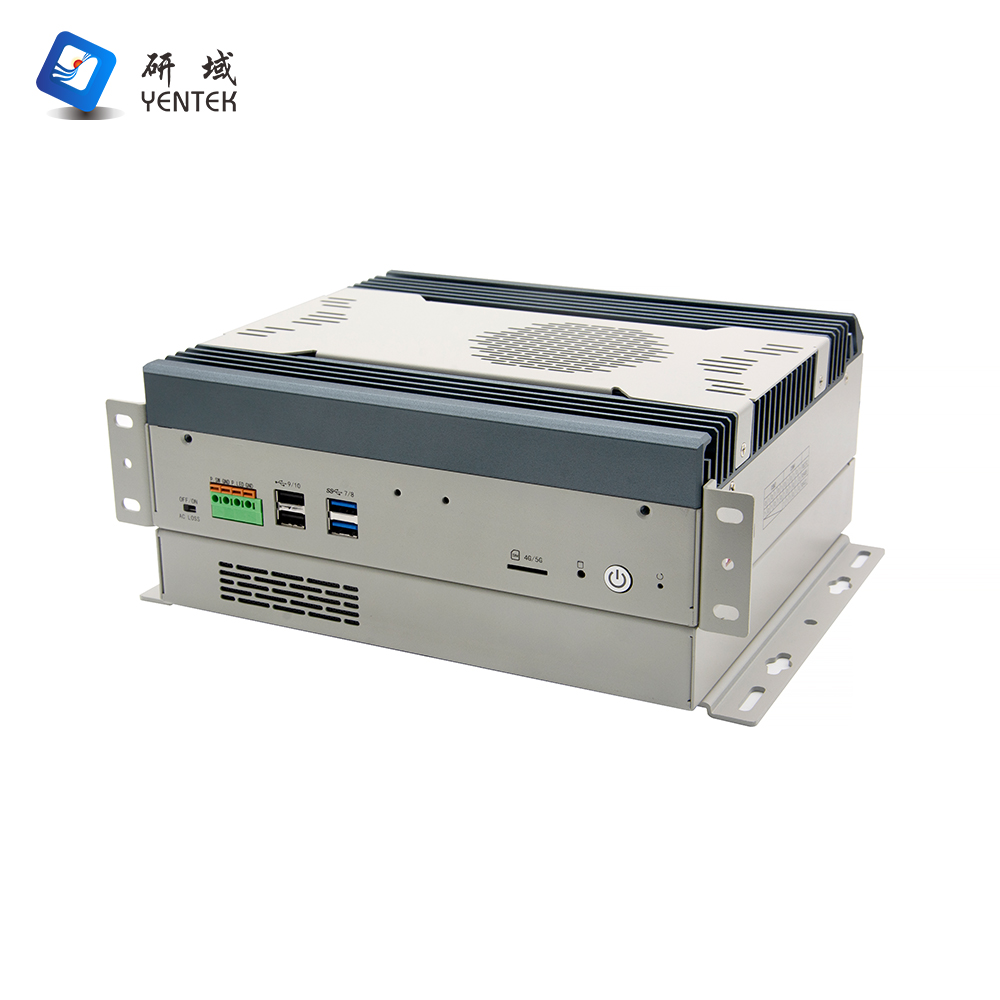

Interfaccia del pannello frontale

Interruttore

1*Pulsante di avvio con indicatore, 1*Ripristino con un tasto, 1*ACLOSS (interruttore DIP di accensione)

GUIDATO

1*indicatore del disco rigido

USB

2*USB3.0, 2*USB2.0, 1*USB2.0 integrato

Terminale di Phoenix

1*4P (1*segnale indicatore di alimentazione, 1*segnale interruttore di alimentazione)

SIM

1*Slot per scheda SIM standard (segnale predefinito M.2 5G)

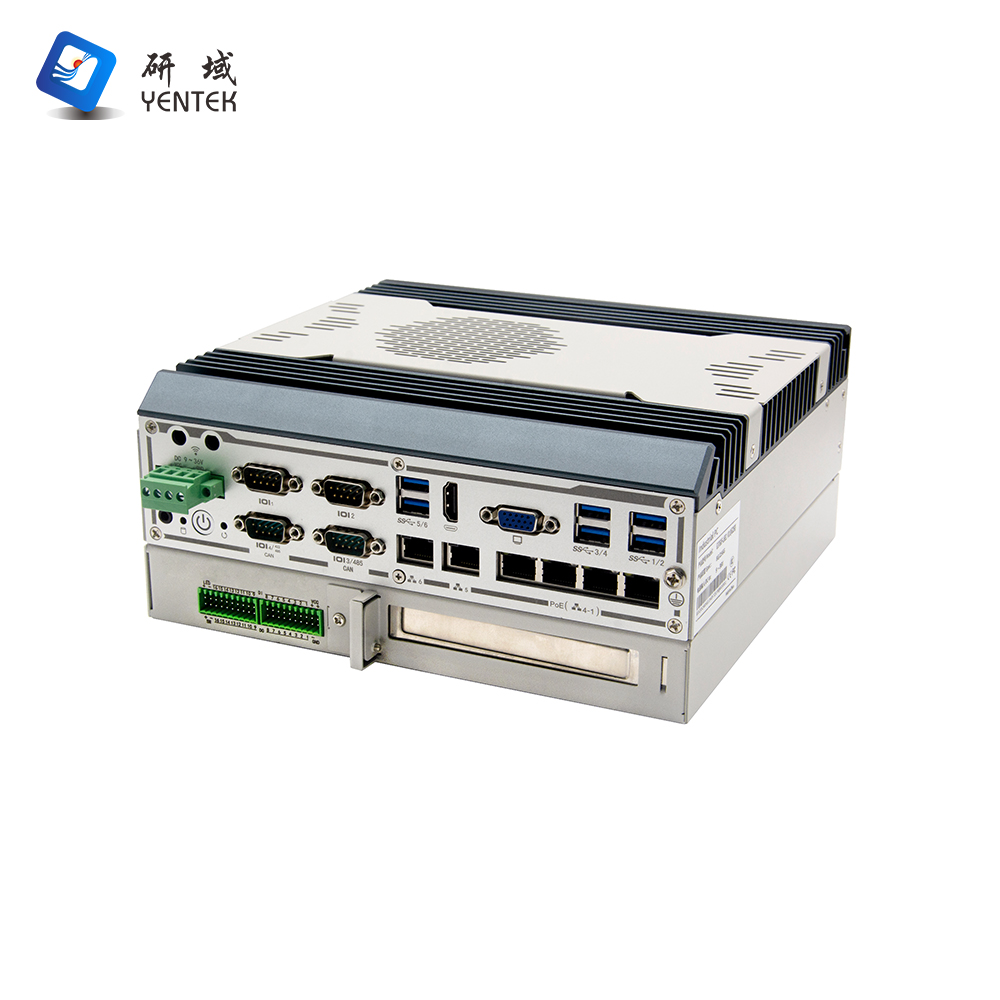

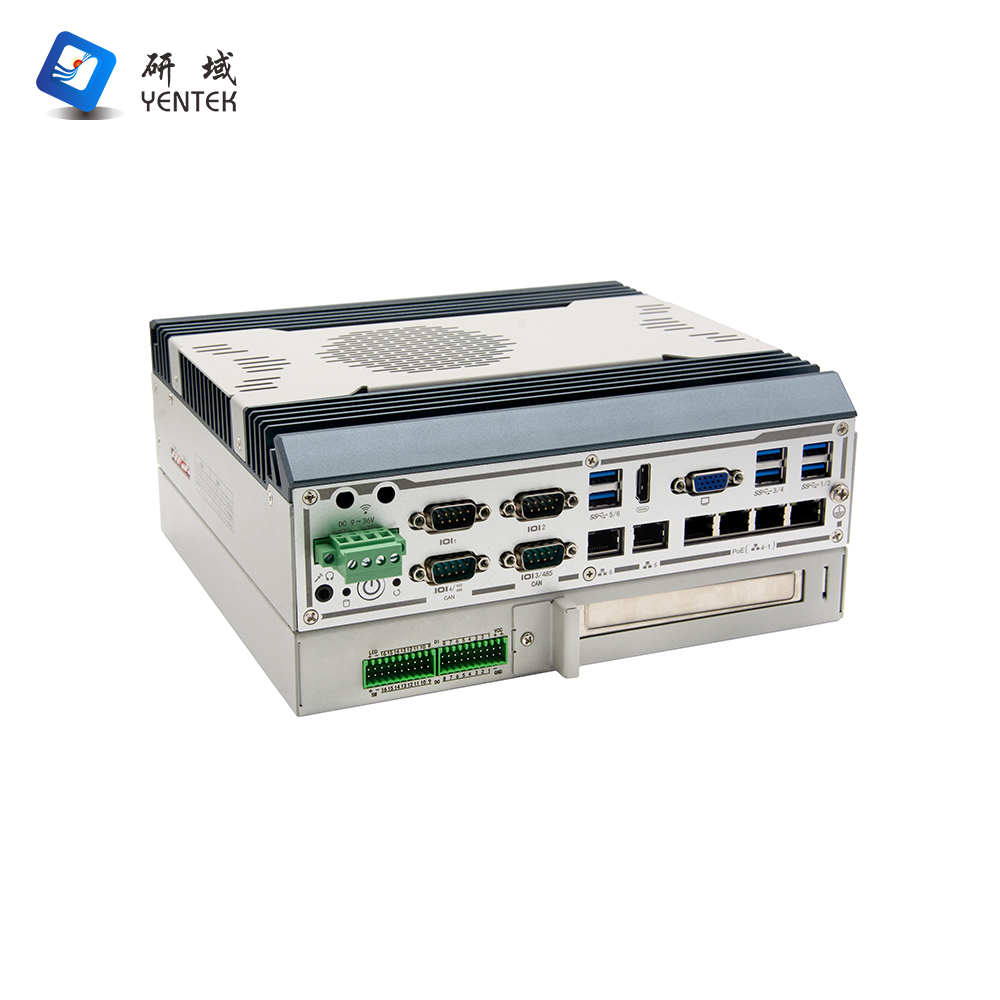

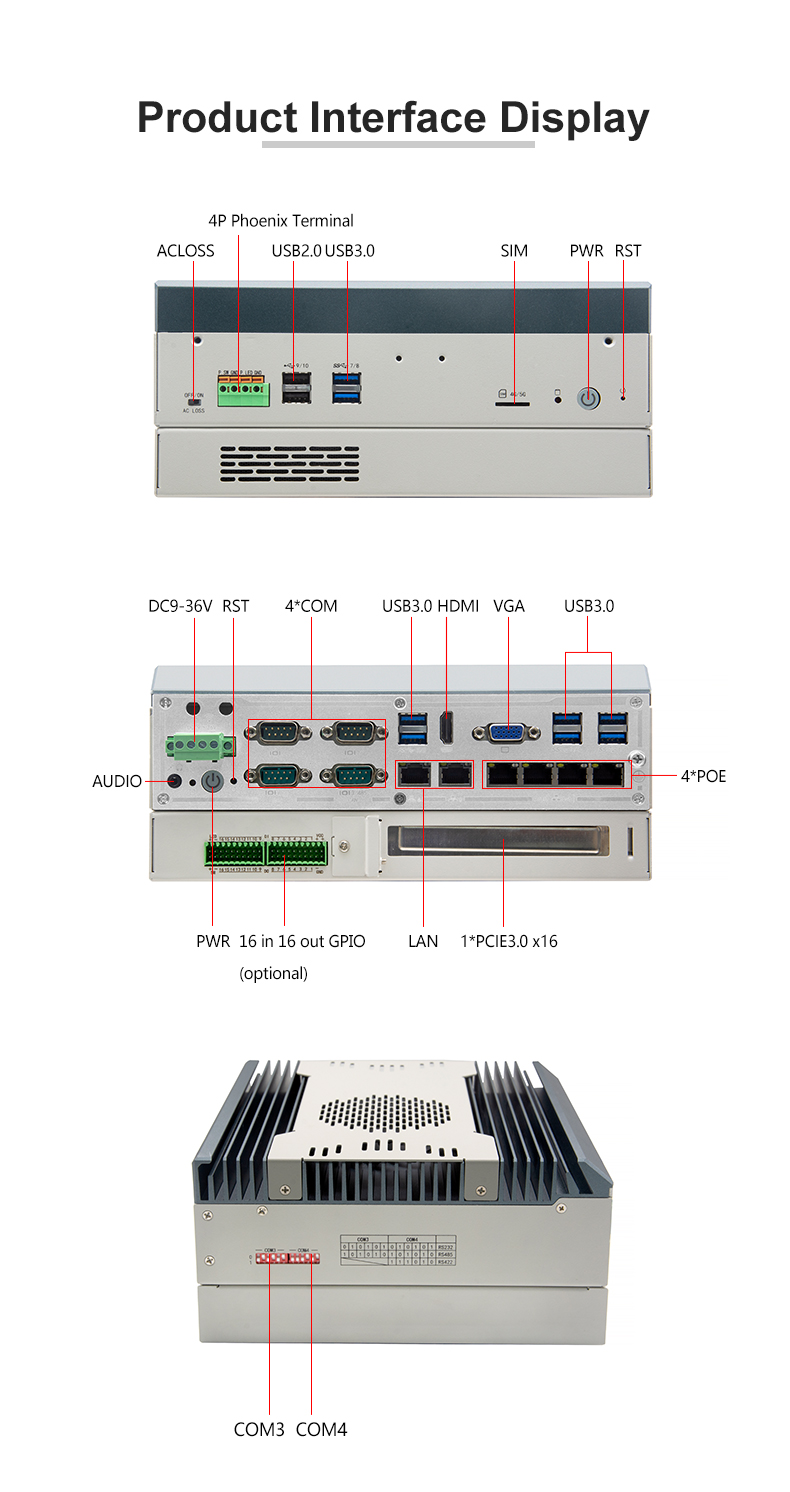

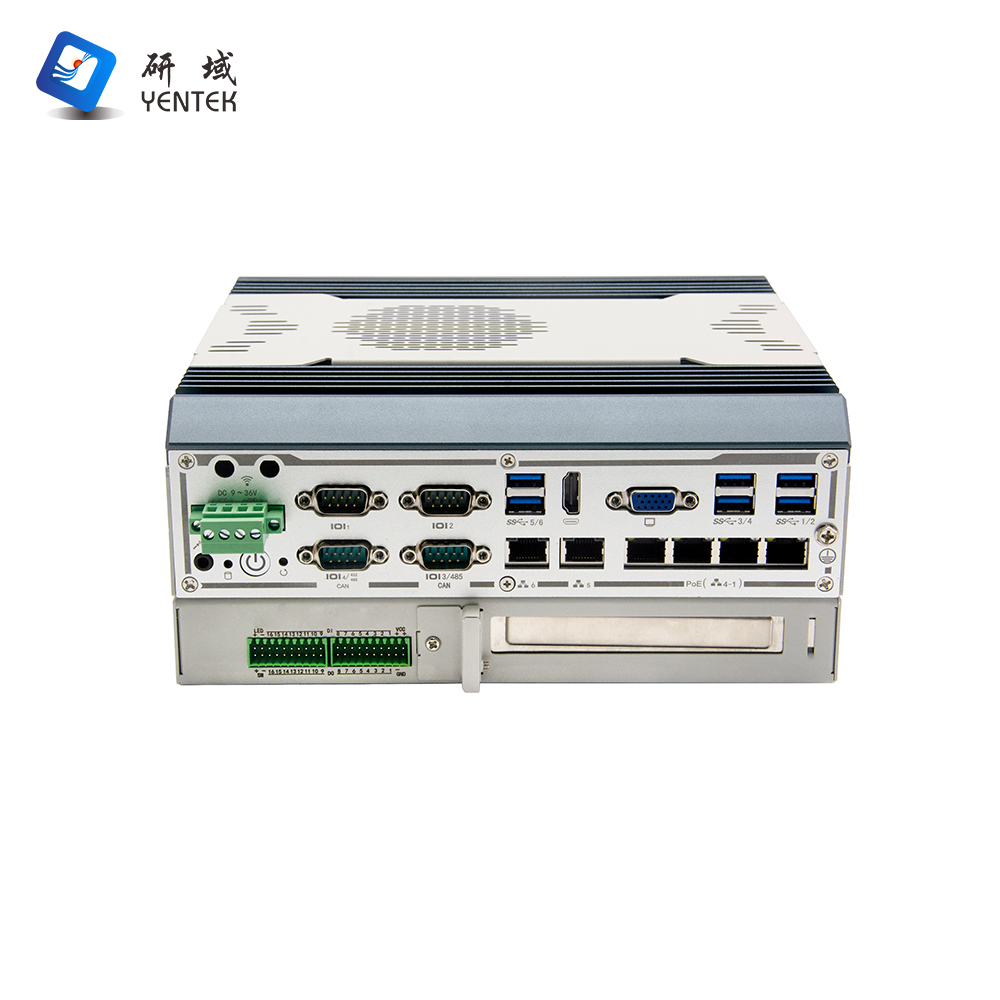

Interfaccia del pannello posteriore

Interfaccia di visualizzazione

1*VGA (1920*1080 a 60 Hz), 1*HDMI 1.4

Interruttore

1*pulsante di accensione, 1*ripristino con una chiave

COM

4*Porta seriale RS232 DB9, di cui COM3 supporta RS232/485, COM4 supporta RS232/422/485

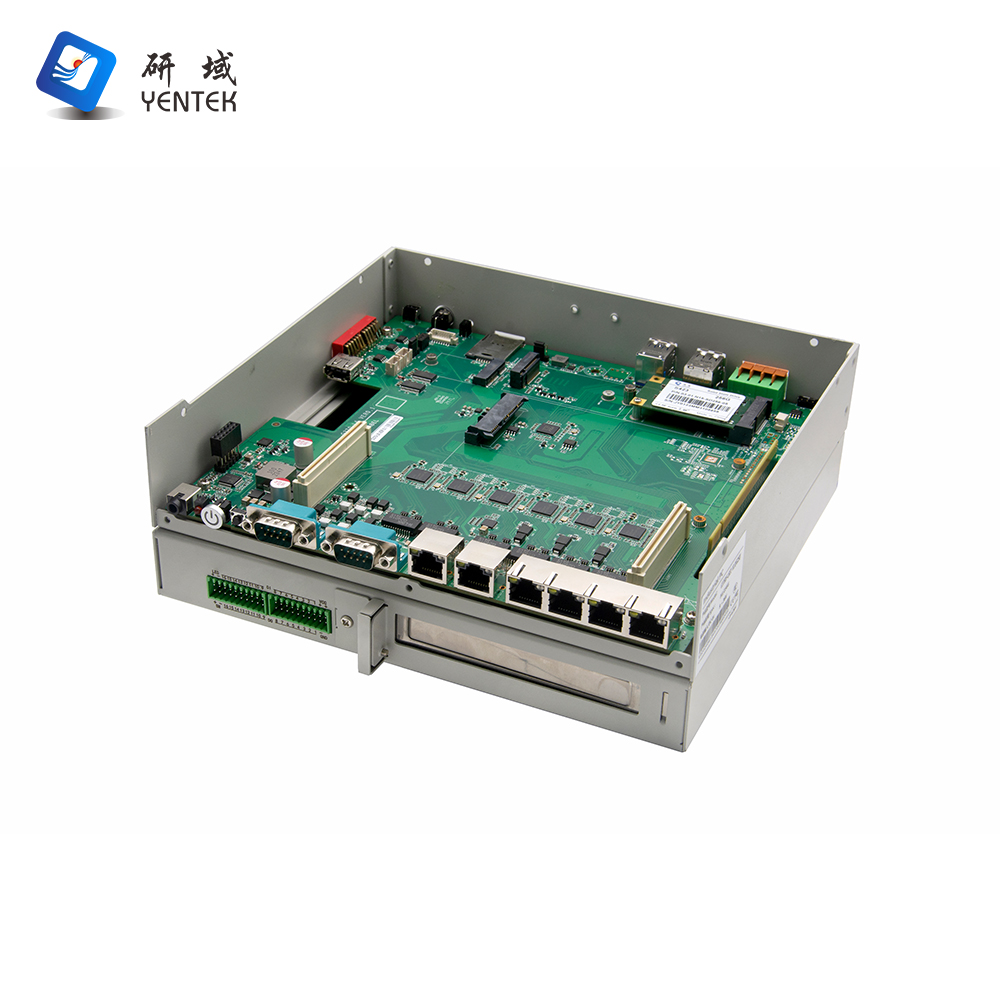

Rete locale

6 porte Intel I210AT Gigabit, 4 delle quali supportano POE

USB

6*USB3.0

GPIO

GPIO 16 in 16 out con isolamento (opzionale)

Audio

1*Audio, uscita di linea e microfono 2 in 1

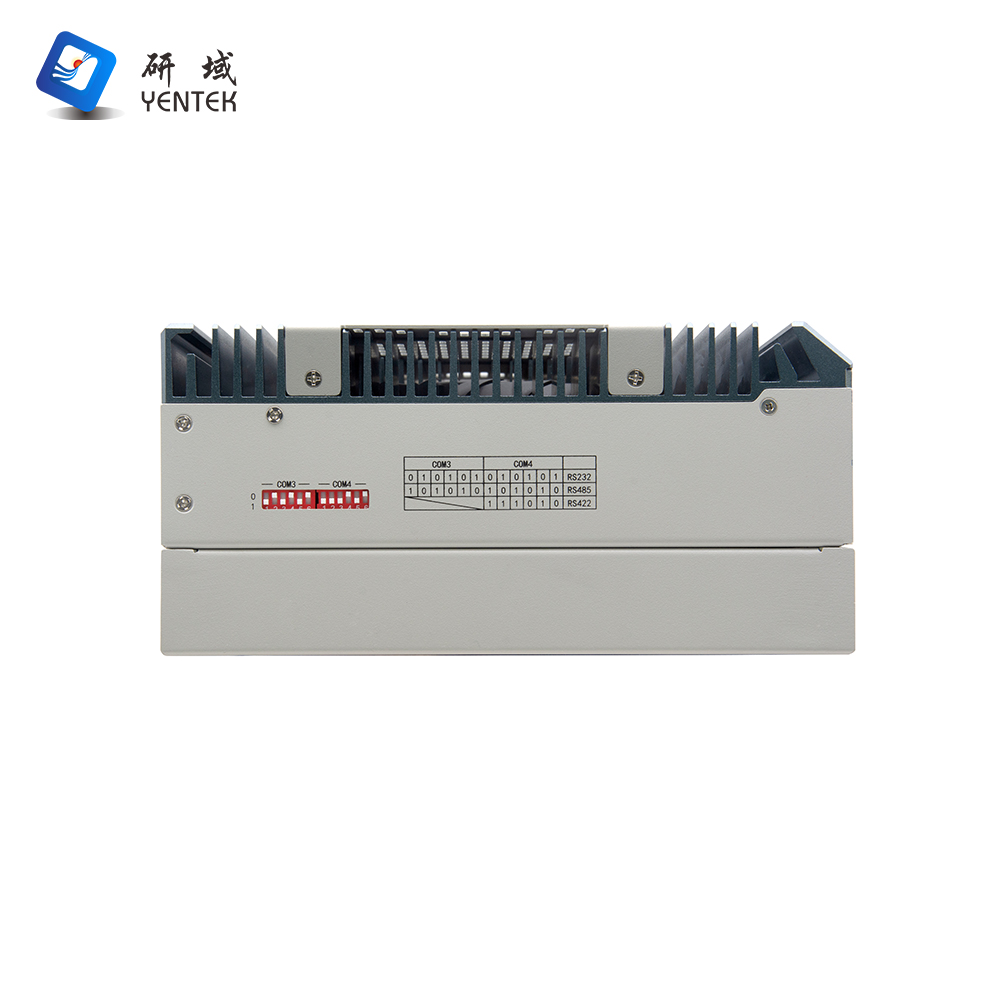

Interruttori DIP

2 set di dip switch a 6 cifre, commutazione COM3 RS232/485 tramite la combinazione di dip switch COM3 + BIOS, COM4 RS232/485/422 deve essere ottenuta tramite il jump cap COM-SW1 + dip switch COM4 + combinazione BIOS

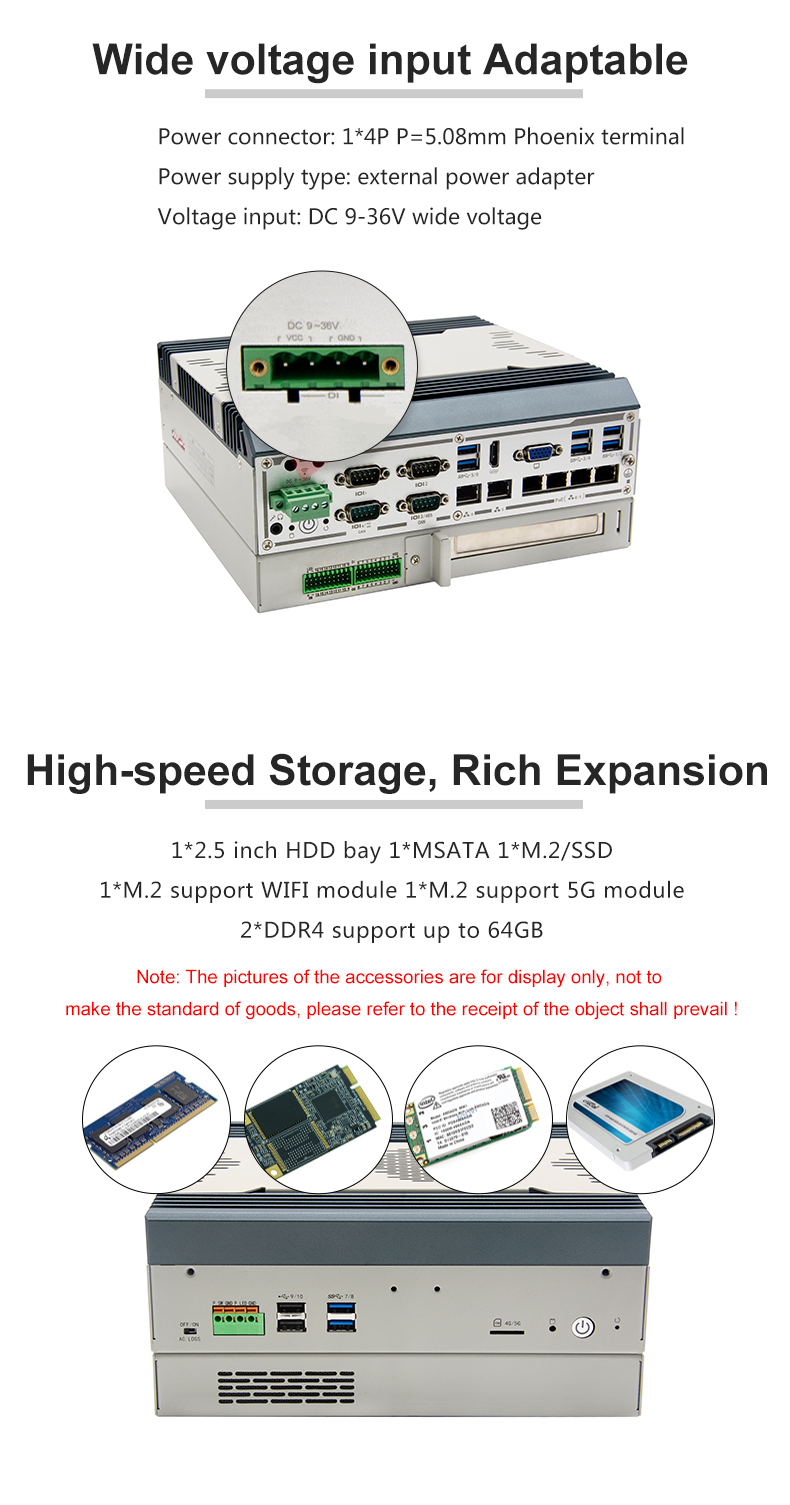

Connettore di alimentazione

Terminale Phoenix 1*4P P=5,08mm, supporta un ingresso di tensione ampio DC 9~36V.

Magazzinaggio

SATA

1 alloggiamento per disco rigido da 2,5 pollici

MSATA

1*MSATA

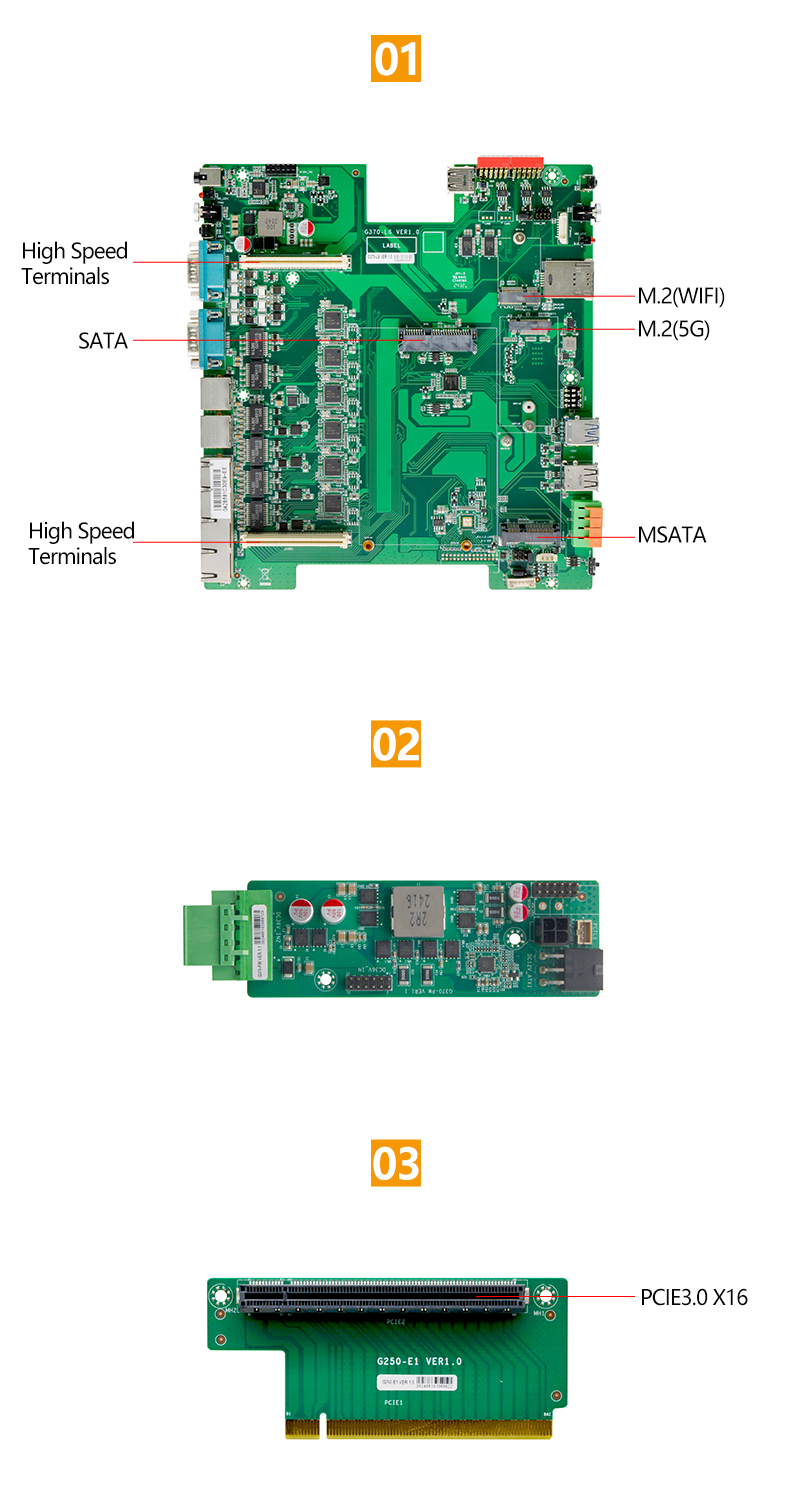

M.2

1*M.2/SSD, supporta Key-M, 2280, SSD NVME PCIEx4

Espansione

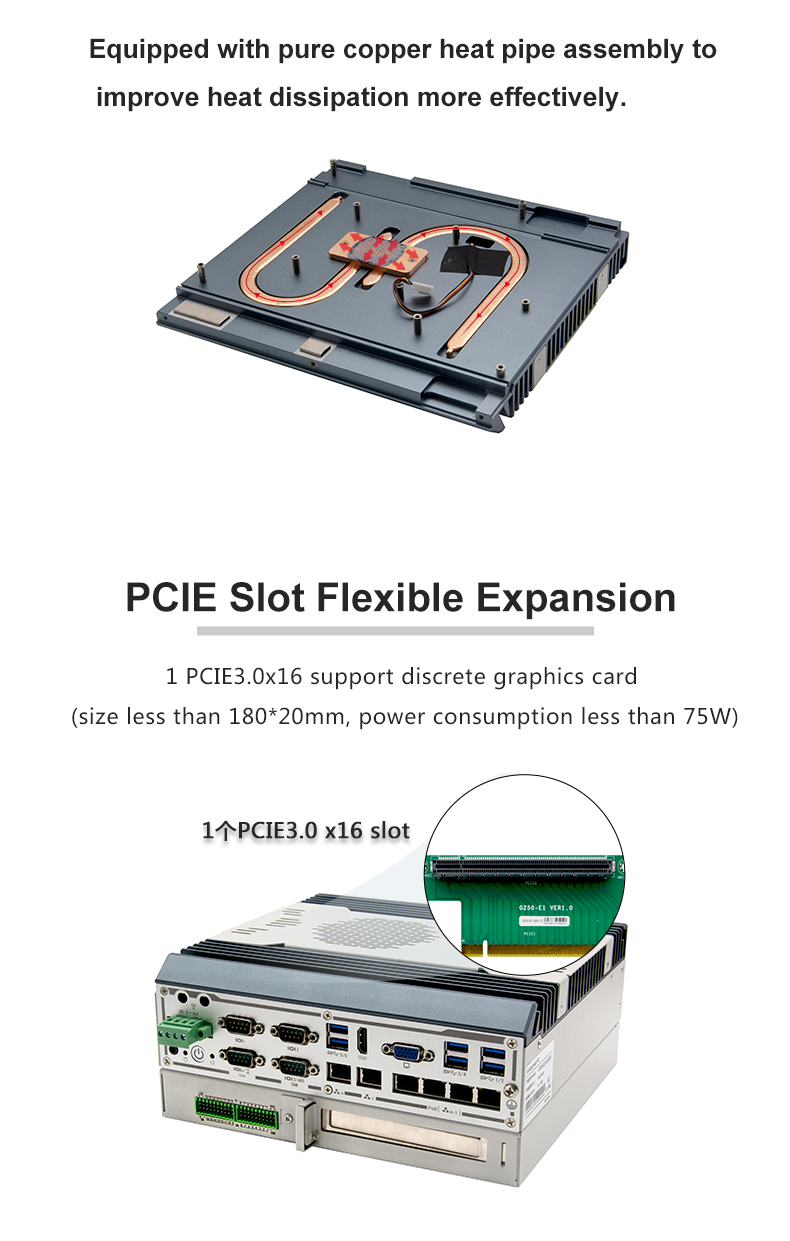

PCIE

1*PCIE3.0 x16 (supporta solo schede grafiche a mezza altezza)

M.2

1*M.2/WiFi, supporta Key-E, 2230, modulo WiFi

1*M.2/5G, supporta Key-B, 3042/3052, modulo 5G

Supporto di sistema

Microsoft

Windows 10

Linux

Linux

Tipo di alimentazione Ingresso

Tipo di alimentazione

Adattatore di alimentazione esterno

Ingresso di tensione

Ampia tensione DC 9-36V

Potenza in uscita

CA A CC 90 W o più (a seconda dell'apparecchiatura specifica)

Ambiente

Temperatura di esercizio

-10℃～50℃

Temperatura di conservazione

-20℃～70℃

Umidità relativa

Umidità relativa 5%-95%, senza condensa

Vibrazioni operative

0,5 g rms/5-500 Hz/casuale/operativo

1

G3760F-L6E1 V1.0(G250)

LGA1151

6~9°

2*SODDR4

G250

Q250

G370-L6/G370-PW/G250-E1

X16

16in16out
  (opzionale)

6*I210

4

8

3

9-36 V

2

G3760F-L6E1 V1.0(G670)

LGA1700

12~14°

2*SODDR4

G670

H770

G370-L6/G370-PW/G250-E1

x16

16in16out
  (opzionale)

6*I210

4

8

3

9-36 V
